Compact P AIR9 PROPAN "Kommt bald"

Compact P ist eine kompakte Einheit mit allen Funktionen der Haustechnik, ein hoch effizientes Multigerät mit den Funktionen Lüften, Heizen, Kühlen, Warmwasser und einer integrierten Wärmepumpe für die Fußbodenheizung.

Die gesamte Anlage benötigt nur 0,56m² Platz und ist mit einem Lüftungsbedarf von bis zu 275 m³/h für Ein- und Mehrfamilienhäuser, Apartments, Reihenhäuser etc. geeignet.

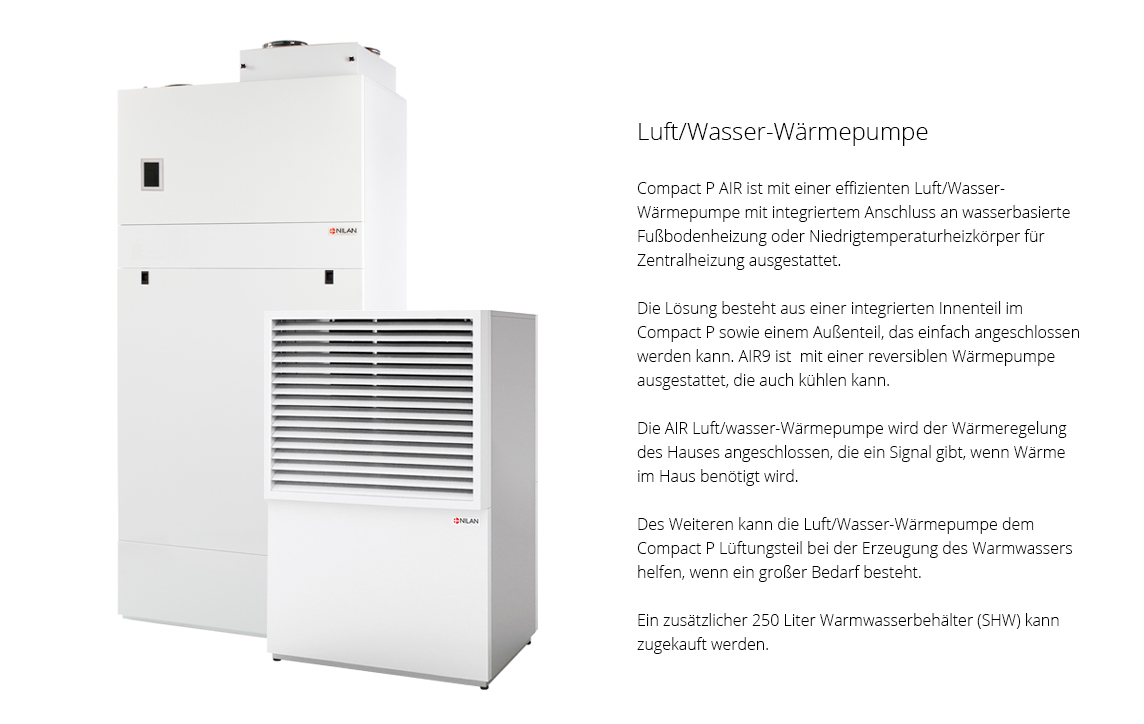

Compact P ist leistungsstark und durch den hohen Wärmerückgewinnungsgrad aus der passiven Wärmerückgewinnung enorm sparsam. Die reversible Wärmepumpe sorgt für heizen oder kühlen der Zuluft und Warmwasser. Die Luft/Wasser Wärmepumpe mit 9kW ist im Gerät integriert und wird mit der Außeneinheit Air9 verbunden.

Das Modul für die Nilan App zur Steuerung über das Smartphone sind im Lieferumfang enthalten.

Die außenteil AIR 9 Propan beinhaltet einen reversiblen Kühlkreis, so dass im Sommer auf Kühlung umgestellt werden kann.

Die Luftwärmepumpe arbeitet enorm leise. Im Sommer kann der Betrieb ausgestellt werden, da das Brauchwasser über die Wärmepumpe der Lüftung erwärmt wird. Bei 7°C läuft der Ventilator bereits langsamer und die Kompressorleistung sinkt auf max. 60% ab. Die Werte lassen sich nach Bedarf einstellen.

Propan R290 ist ein grünes Kältemittel, das bereits in der Natur vorkommt und daher als CO2-neutrales Kältemittel gilt.

Luftmenge

Min : 50 m3/h
Max : 275 m3/h

Compact P (Der Lüftungsteil)

Energieeffizienz der Warmwasser A
Verbrauchsmuster Warmwasserbereiter L (large)
Abmessungen (B x T x H) 900 x 610 x 2065 mm
Gewicht 257 kg (inkl. AIR9 Wärmepumpe)
Gehäusematerial Alu-Zink-Stahlblech, weiße Pulverlackierung RAL 9016

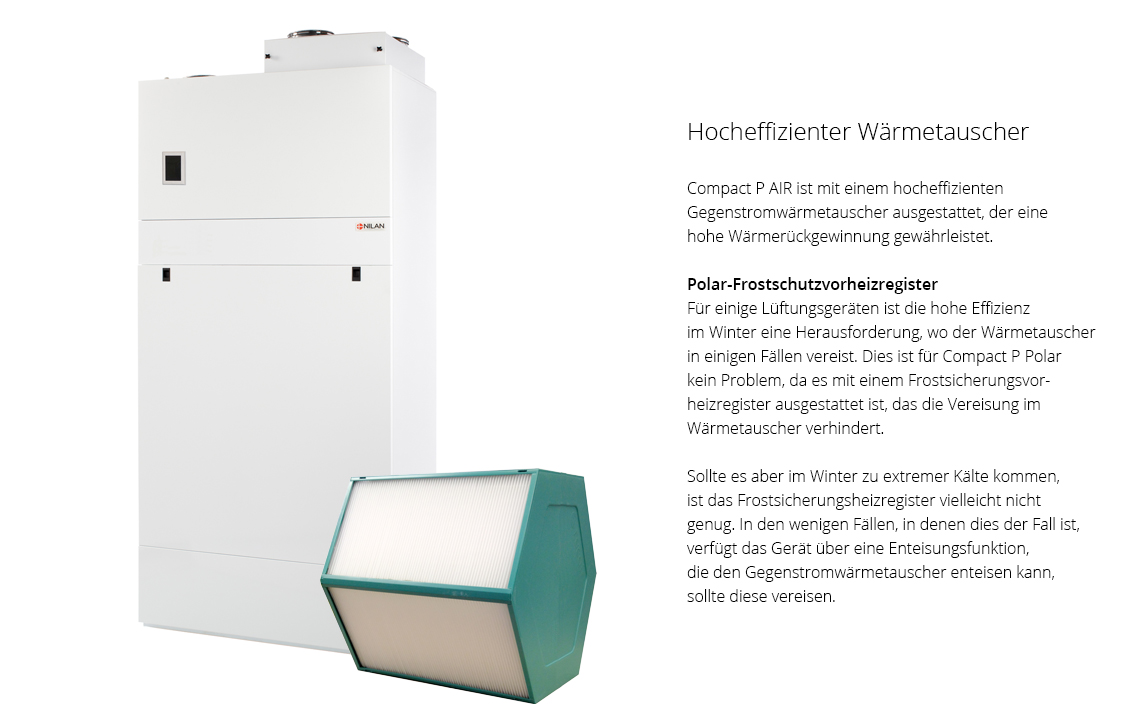

Wärmetauschertyp Gegenstromwärmetauscher aus Polyethylenterephthalat

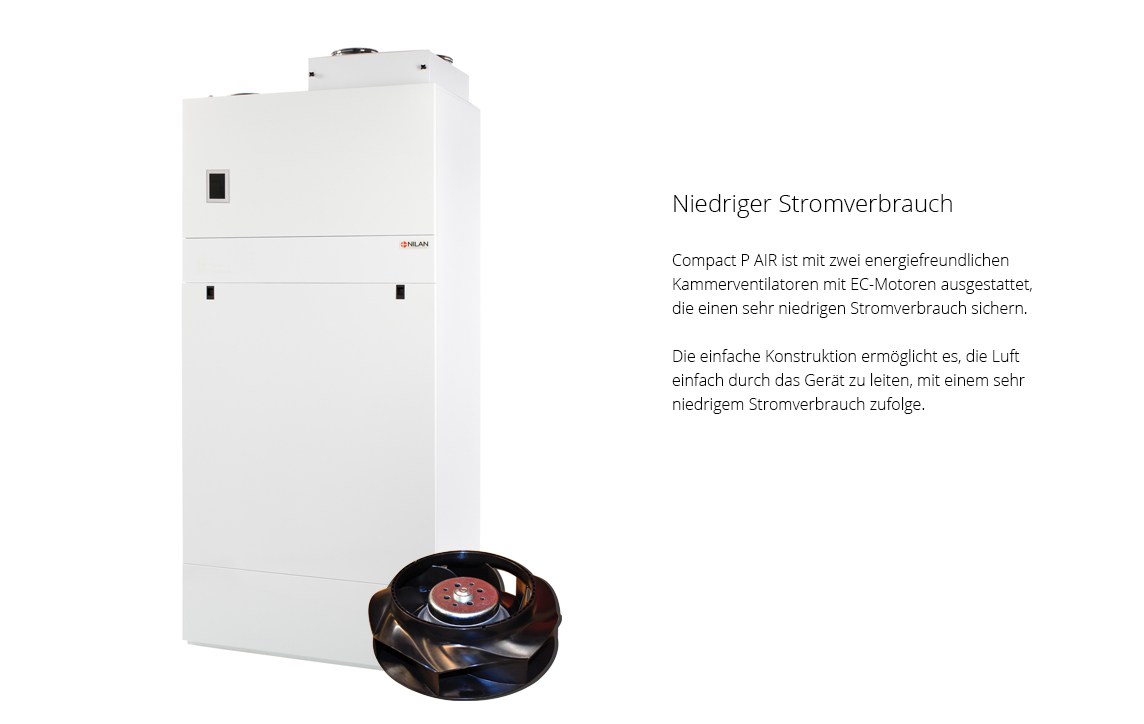

Ventilatortyp Kammerventilator mit B-Laufrad, angetrieben von einem sparsamen EC-Motor
Filterklasse Standard med ISO Coarse > 90% (G4)
Kanalanschlüsse Ø160 mm
Kondensatablauf PVC Ø20 x 1,5 mm
Versorgungsspannung 230V 50/60 Hz
Max. Aufnahmeleistung/Strom 2,2 kW / 9,6 A *1  -  3,4 kW / 14,8 A *2
Standby Leistungsaufnahme 3 W
Schutzart IP31
Umgebungstemperatur -20 / +40 °C
Externe Leckage < 1,4 % *3
Interne Leckage < 1,1 % *4


*1 - Leistungsaufnahme ohne eventuelles Heizregister (Zubehör)
*2 - Leistungsaufnahme Compact Polar (mit Heizregister)
*3 - Bei gemäß EN 13141-7
*4 - Bei gemäß EN 13141-7



AIR9 (Der Wärmepumpenteil)

Energieeffizienz der Raumheizung A+++
Jahreszeitbedingte Raumheizungs-Energieeffizienz 206%
Abmessungen (Innenteil) (B x T x H) 550 x 300 x 1100 mm (im Compact P integriert)
Gewicht (Innenteil) 257 kg (inkl. AIR9  Wärmepumpe)
Abmessungen (Außenteil) (B x T x H) 962 x 542 x 1301 mm
Gewicht (Außenteil) 125 kg
Kompressor mit variabler Leistung Ja (30 - 100%)
Versorgungsspannung (Innenteil) 400/230V 3L+N+PE, 16A, 50 Hz
PMAX (Innenteil) 6,1 kW
Sicherungen 16A
Verbrauch im Standby 2,5 W
Elektrische Zusatzheizung 2 x 3 kW
Pufferspeicher (integriert) 50 L
Nenndruck (Zentralheizung) 4 bar
Öffnungsdruck für Überdruckventil (Zentralheizung) 2,5 bar
Ausdehnungsgefäß (Zentralheizung) 8 Liter
Vordruck im Ausdehnungsgefäß 0,5 bar
Max. Luftmenge 3.400 m3/h
Schutzart Ventilator IP54
Versorgungsspannung (Außenteil) 230V 1 N+PE, 50Hz
PMAX (Außenteil) 3300 W
Sicherungen (Außenteil) 16 A
Nennleistung (max/min) A-Pumpe 31/99 W
Nennstrom (max/min) A-Pumpe 0,2/0,63 A
Druckverlust bei Verdampfer (Zentralheizung) 15 kPa/0.42 l/s
Zentralheizung Anschluss 3/4”
Kältemittel (Propan) R290
Kältemittel-Füllmenge 1,1 kg
Niederdruckschalter (on/off) 1,0/2,2 bar
Hochdruckschalter (on/off) 24/16 bar
Betriebstemperatur -22 °C → 50 °C
Zentralheizung, Vorlauftemperatur 10°C → 55°C
Abmessungen Verbindungsanschlüsse 1”
Heizleistung PH mit variablem Kompressor bei 7°C/35°C, gemäß EN 14511:2012 (max. omdr 5200 RPM) 6,2 kW
Heizleistung PH mit variablem Kompressor bei 2°C/35°C, gemäß EN 14511:2012 (max omdr. 5200 RPM) 5,0 kW
Heizleistung PH mit variablem Kompressor bei -7°C/35°C, gemäß EN 14511:2012 (max. omdr 5200 RPM) 4,3 kW
Heizleistung PH mit variablem Kompressor bei -10°C/35°C, gemäß EN 14511:2012 (max. omdr 5200 RPM) 3,4 kW
SCOP getestet gemäß EN 14825:2012* 5,32
Pdesign (tAußen -10°C) 4,00 kW

 * SCOP (saisonale Leistungszahl) gilt für Niedertemperaturanwendungen (Durchschnittsklima, festen Volumenstrom); reversibel.

Compact P (Innenteil)

1: Außenluft
2: Zuluft
3: Abluft
4: Fortluft



AIR9 (Außenteil)

Die CTS602-Steuerung ist eine fortschrittliche Steuerung mit vielen Einstellungsoptionen. Die Steuerung wird ab Werk mit einer Grundeinstellung geliefert, die den betrieblichen Wünschen und Anforderungen angepasst werden kann, um einen optimalen Betrieb und Auslastung des Gerätes zu erreichen.

Das HMI Touch Panel bietet einen guten Überblick über den aktuellen Betrieb des Gerätes und verfügt über eine Menüstruktur, in der sowohl Benutzer als auch Installateur einfach navigieren können.

Externe Kommunikation

Es kann zwischen 2 Titelbildern für den Hauptbildschirm gewählt werden. Die CTS602-Steuerung verfügt über ein offenes Modbus RS485-Protokoll, mit dem über externe CTS-Systeme kommuniziert werden kann.

Funktionsübersicht   +Standard
-Tilbehør
Filterüberwachung Zeitgesteuerter Filteralarm (Werkseinstellung: 90 Tage). Einstellungsmöglichkeiten: 30/90/180/360 Tage. +
Betriebsart Kann so eingestellt werden, dass Auto gemäß den eingestellten Werten ausgeführt wird oder im Heiz- oder Kühlmodus ausgeführt wird. +
Stufenlose Regulierung Die vier Belüftungsstufen können stufenlos auf 20-100% eingestellt werden, mit verschiedenen Werten für Zuluft und Abluft. +
Feuchtigkeitsregelung Veränderung der Ventilatordrehzahl je nach Luftfeuchtigkeit. +
Aktive Kühlung Das Gerät kann so eingestellt werden, dass es im Sommer die Zuluft kühlt, falls dies erforderlich sein sollte. Wenn die Wärmepumpe abkühlt, wird die Wärme im Warmwasserspeicher abgelegt, sodass Sie im Kühlmodus „freies“ Warmwasser erhalten. +
Niedrige Außentemperatur Es ist möglich, die Belüftung bei niedriger Außentemperatur zu senken, um zu vermeiden, dass die Luftfeuchtigkeit im Haus zu niedrig wird. +
CO2 Regelung Veränderung der Ventilatordrehzahl je nach CO2-Gehalt der Raumluft. -
Temperaturregelung Einstellmöglichkeit für die Temperaturfühler des Gerätes. +
Frostschutzfunktion Bei einem Ausfall des primären Heizungssystems schaltet das Gerät automatisch ab, um die weitere Abkühlung des Raumes zu verhindern und der Gefahr eines Frostschadens im Nachheizregister vorzubeugen. +
Frostschutzfunktion Polar Das Polar-Modell verfügt über einen eingebauten Vorheizregister zum Schutz des Gegenstromwärmetauschers, sodass kein Eis auftritt. +
Frostschutzfunktion EHD Die Steuerung kann den EHD-Dämpfer steuern, wenn die Außenluft durch Dachhaube eintritt. +

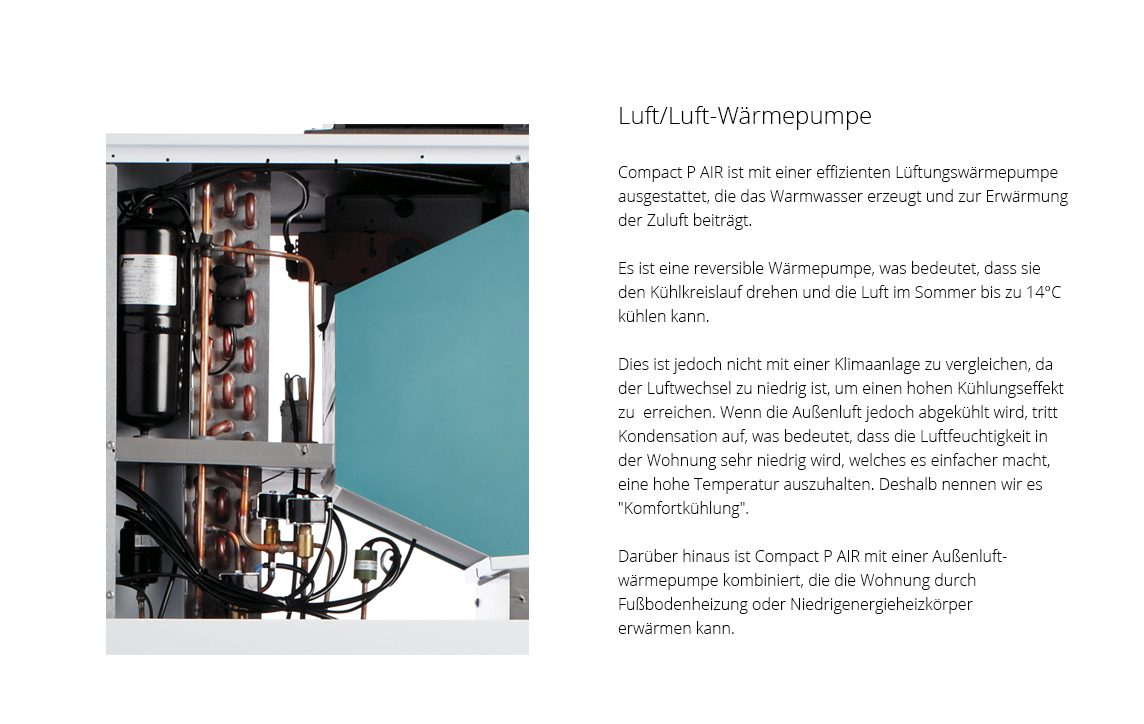

Warmwasser Compact P erzeugt das Warmwasser über die Luft / Luft-Wärmepumpe im Lüftungsteil. +
Pause Warmwasser Es ist möglich, die Warmwasserproduktion auf eine Pause einzustellen, z.B. wenn niemand zu Hause ist. Auf diese Weise wird Energie gespart. +
Frostschutzfunktion Warmwasser Zum Schutz des Warmwasserspeichers ist dieser mit einer Frostschutzfunktion ausgestattet. +
Zusätzliche elektrische
Heizung Warmwasser

Wenn der Bedarf an Warmwasser steigt und die Wärmepumpe nicht mithalten kann, kann eine zusätzliche elektrische Heizung aktiviert werden, um das Warmwasser zu erwärmen.

+
Verbrühschutz Die Steuerung verfügt über einen eingebauten Verbrühungsschutz, der ein Verbrühen der Benutzer beim Öffnen des Warmwasserhahns verhindert. +
Legionellen Bekämpfung Es ist möglich, einen Wochentag, bzw. einen Tag im Monat festzulegen, an dem das warme Wasser auf 65°C aufgeheizt wird (z. Bsp. zw. 01.00 und 06.00 Uhr). +
Anode Elektronisch überwachte Anode. Benachrichtigt, wann es Zeit ist, ihn auszutauschen, um eine lange Lebensdauer des Warmwasserspeichers zu gewährleisten.
Zeitgleiche Kühlung/Heizung Die Steuerung sichert, dass die GEO-Erdwärmepumpe die Wohnung nicht erwärmen kann, während das Compact P im Kühlbetrieb ist. Sollte man sich aber dennoch im Sommer z.B. einen heißen Badezimmerboden wünschen, können Sie die Steuerung auf gleichzeitige Kühlung und Heizung einstellen, dann blockiert Compact P nicht mehr das Heizen der GEO Erdwärmepumpe. +
Wetterausgleich Die Durchflusstemperatur kann entsprechend der Außentemperatur eingestellt werden. +
Passive Kühlung Ermöglicht die Wohnung über die Fußbodenheizung oder Fancoils zu kühlen. Passive Kühlung bedeutet, dass die Temperatur des Solekreislaufes zur Kühlung verwendet wird. +
Wochenprogramm Ein benutzerdefiniertes Wochenprogramm kann nach den jeweiligen Bedürfnissen programmiert werden. +
Benutzereinstellung 1 Übersteuerung des im Hauptmenü angezeigten Betriebszustandes über einen externen potentialfreien Schalter oder Bewegungsmelder. +
Benutzereinstellung 2 Übersteuerung des im Hauptmenü angezeigten Betriebszustandes über einen externen potentialfreien Schalter oder Bewegungsmelder. Benutzereinstellung 2 hat eine höhere Priorität als Benutzereinstellung 1. +
Datenlog Möglichkeit der Datenaufzeichnung. +
Ausgabedaten Alle aktuellen Werte im Systembetrieb. Wird am häufigsten zur Fehlerbehebung verwendet. +
Nothalt-Lüftung Als Benutzer hat man unmittelbar nicht die Möglichkeit die Lüftung abzuschalten, zu verhindern das Gerät, das Kanalsystem und das Haus beschädigen wird. Es kann jedoch erforderlich sein, die Belüftung kurz auszuschalten, z.B aufgrund eine Katastrophensituation. +

Weitere Informationen über alle Funktionen finden Sie in der Software- und Montageanleitung des Gerätes.



PHI Zertifikat

Compact P ist vom Deutschen Passivhaus Institut als energiefreundliches Produkt zertifiziert.

Smart Grid

Compact P AIR ist nach dem deutschen Smart Grid zertifiziert, das dem Energieversorger ermöglicht, den Betrieb so zu überschreiben, damit er für den Nutzer möglichst günstig wird.

Die Smart Grid Lösung kann auch in Verbindung mit Solarzellen eingesetzt werden, wenn Sie den Betrieb dann optimieren möchten, wenn am meisten Strom erzeugt wird.
