VGU 180 EK

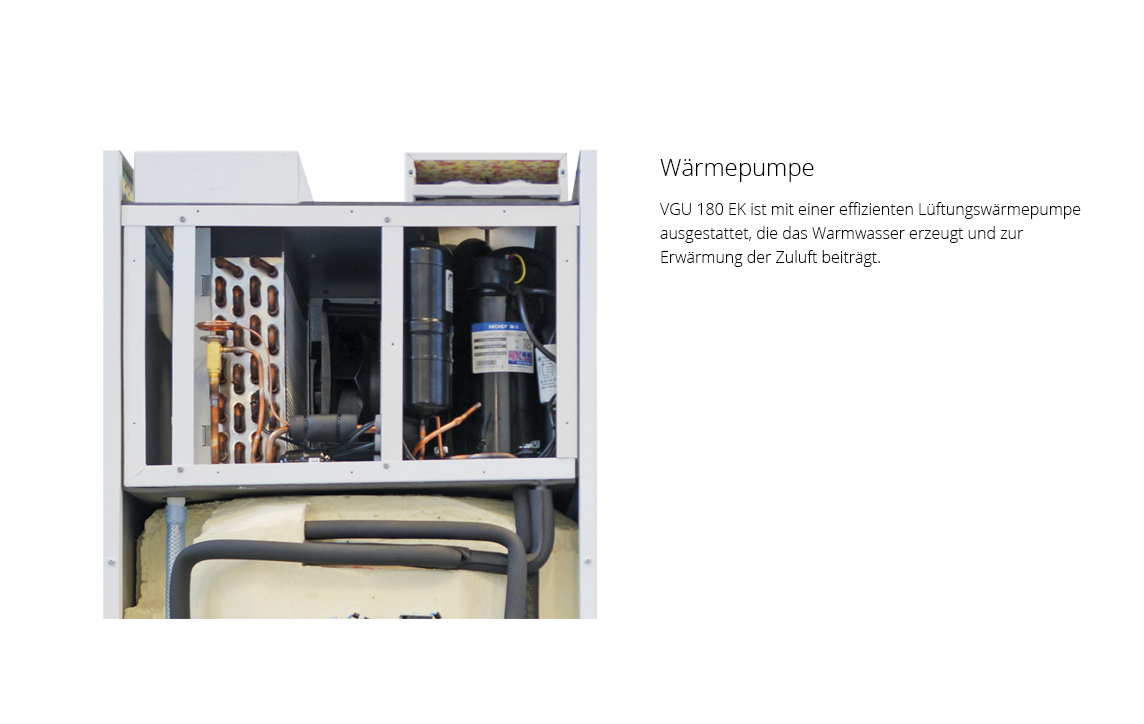

VGU 180 EK ist eine Brauchwasser Wärmepumpe mit aktiver Wärmerückgewinnung und integrierter Wärmepumpe für die Fußbodenheizung, die typisch in Ein- und Mehrfamilienhäuser, vorwiegend in der Sanierung verwendet wird.

Das Gerät saugt die warme feuchte Luft aus Küche, Bad und HWR etc. ab. Die Energie aus der Abluft wird so effizient zur Warmwasserbereitung wiederverwendet, dass das Gerät nur 1/3 der Energie eines herkömmlichen Warmwasserbereiters verbraucht. Zusätzlich wird die Energie aus der Abluft für die Fußbodenheizung genutzt. Die darüber hinaus erforderliche Energie bezieht die EK Einheit direkt aus dem Stromnetz.

Das Gerät besteht aus einem 180-Liter-Warmwasserbehälter mit integriertem 1,5kW Heizstab.

Die steckerfertige Anlieferung, inkl. einer einfach zu bedienenden Steuerung sorgen für minimalen Montageaufwand.


VGU 180 EK (Der Lüftungsteil)

Energieeffizienz der Warmwasser A
Verbrauchsmuster Warmwasserbereiter XL (X-large)

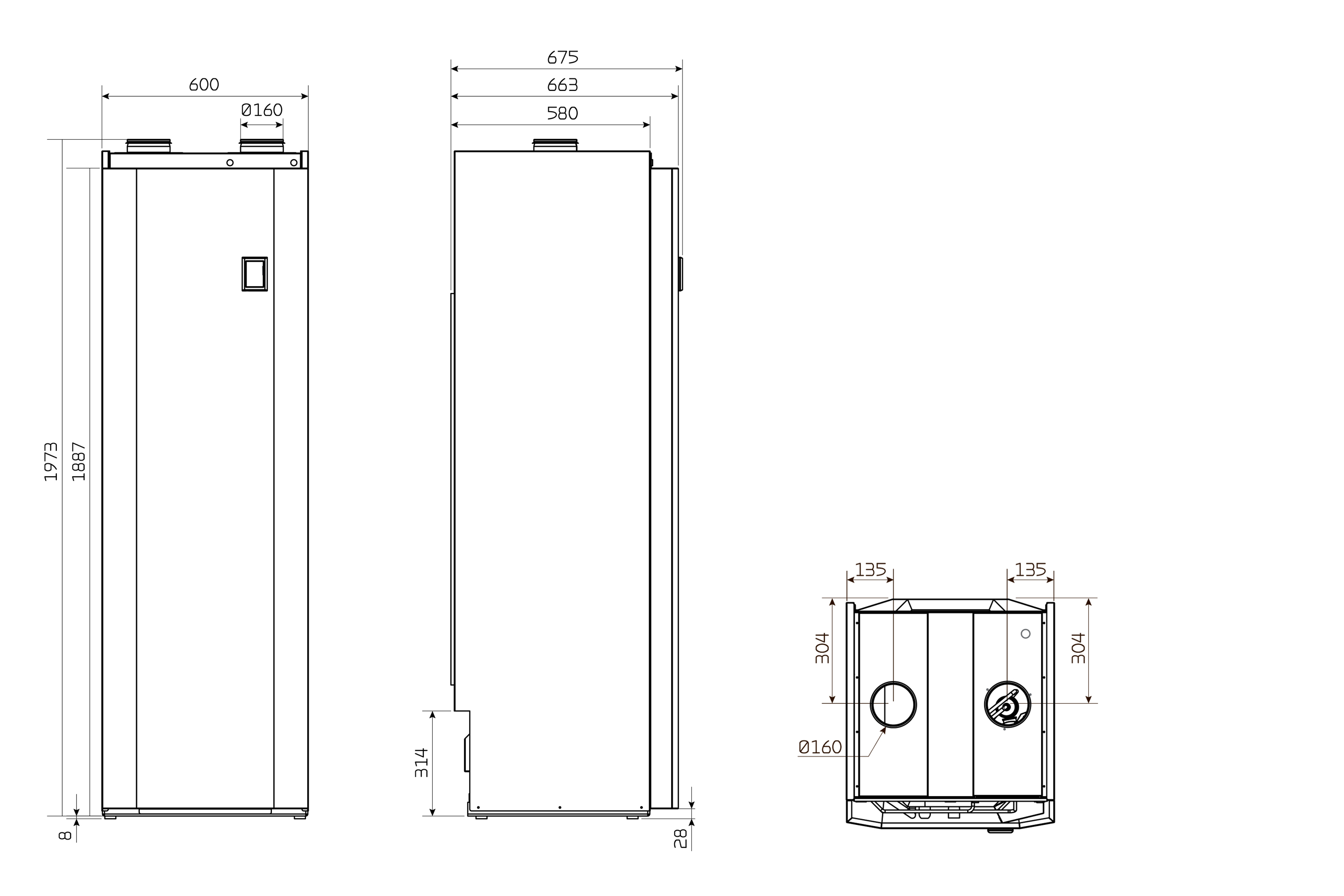

Abmessungen (B x T x H) 600 × 675 × 1973 mm
Gewicht 140 kg
Gehäusematerial Alu-Zink-Stahlblech, weiße Pulverlackierung RAL 9016
Filterklasse ISO Coarse > 90% (G4)
Kanalanschlüsse Ø160 mm
Kondensatablauf PVC Ø20 x 1,5 mm
Versorgungsspannung 3 x 400 V, 50 HZ
Max. Aufnahmeleistung/Strom 11 kW/16 A
Standby Leistungsaufnahme 1 W
Schutzart IP31
Umgebungstemperatur 0/+40 °C




EK 9 kW (Elektrokessel)

Energieeffizienz der Raumheizung A+
Jahreszeitbedingte Raumheizungs-Energieeffizienz 105%
Wärmeleistung 9 kW
Versorgungsspannung 3 x 230V / 3 x 400V
Max. Versorgungsspannung (3 x 230 V) 16A
Max. Versorgungsspannung (3 x 400V) 16A
Verbrauch im Standby 2 W
Druck Ausdehnungsgefäß 8 l







Warmwasser

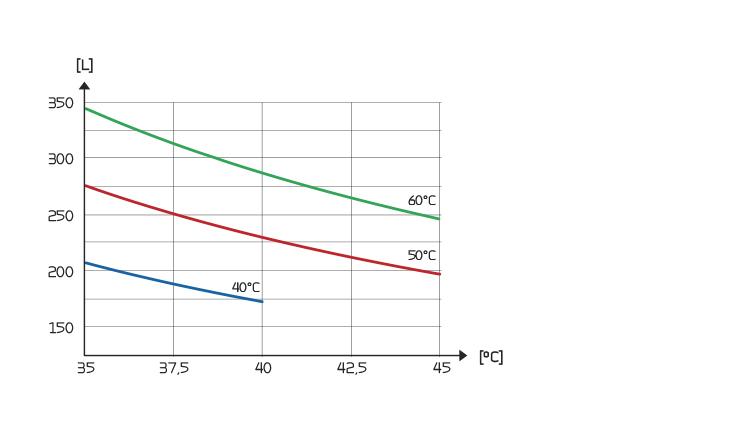

Warmwassermenge in Liter Vmax [L] vom VGU 180 EK Behälter als Funktion der Warmwassertemperatur t [C°] und Behältertemperatur bei 40, 50 og 60 °C

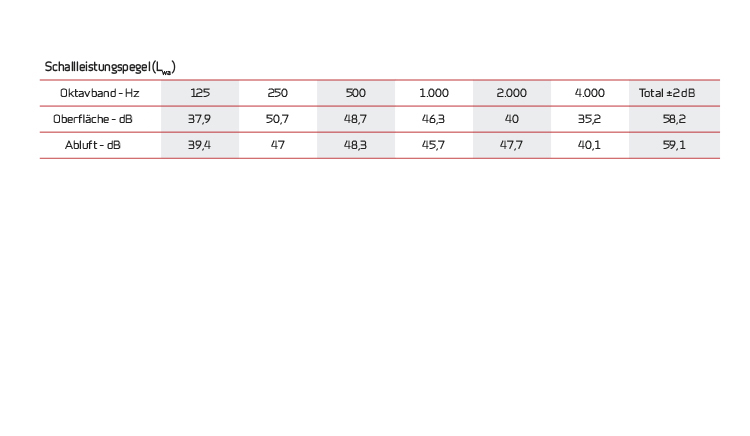

Schalldaten

Der Schallleistungspegel LWA sinkt bei abnehmender Luftmenge, bzw. abnehmendem Gegendruck.

Der Schalldruckpegel LpA ist bei einem gegebenen Abstand von den akustischen Verhältnissen am Installationsort abhängig.

Anschlüsse:
1. Abluft
2. Fortluft



Die CTS602-Steuerung ist eine fortschrittliche Steuerung mit vielen Einstellungsoptionen. Die Steuerung wird ab Werk mit einer Grundeinstellung geliefert, die den betrieblichen Wünschen und Anforderungen angepasst werden kann, um einen optimalen Betrieb und Auslastung des Gerätes zu erreichen.

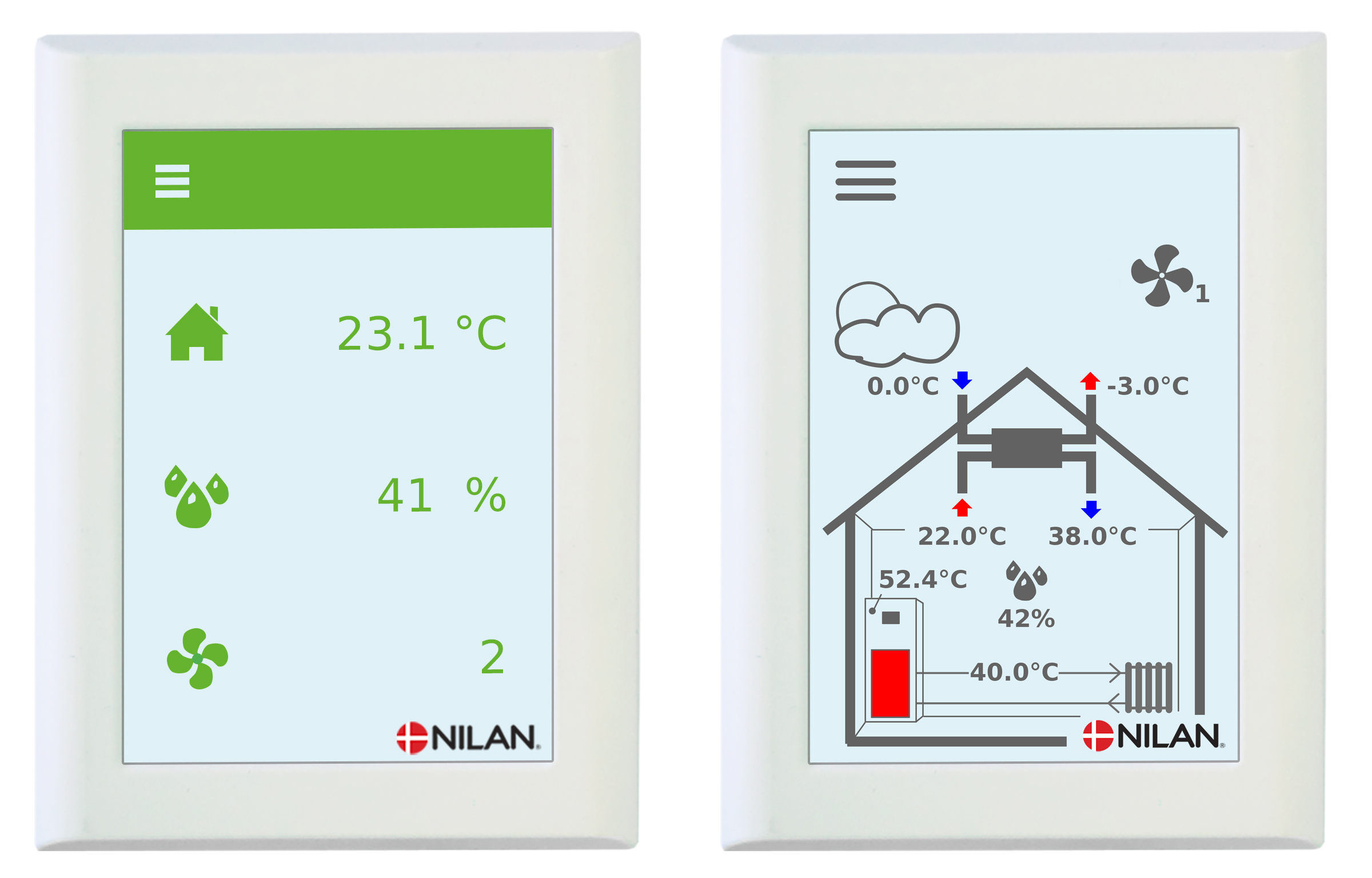

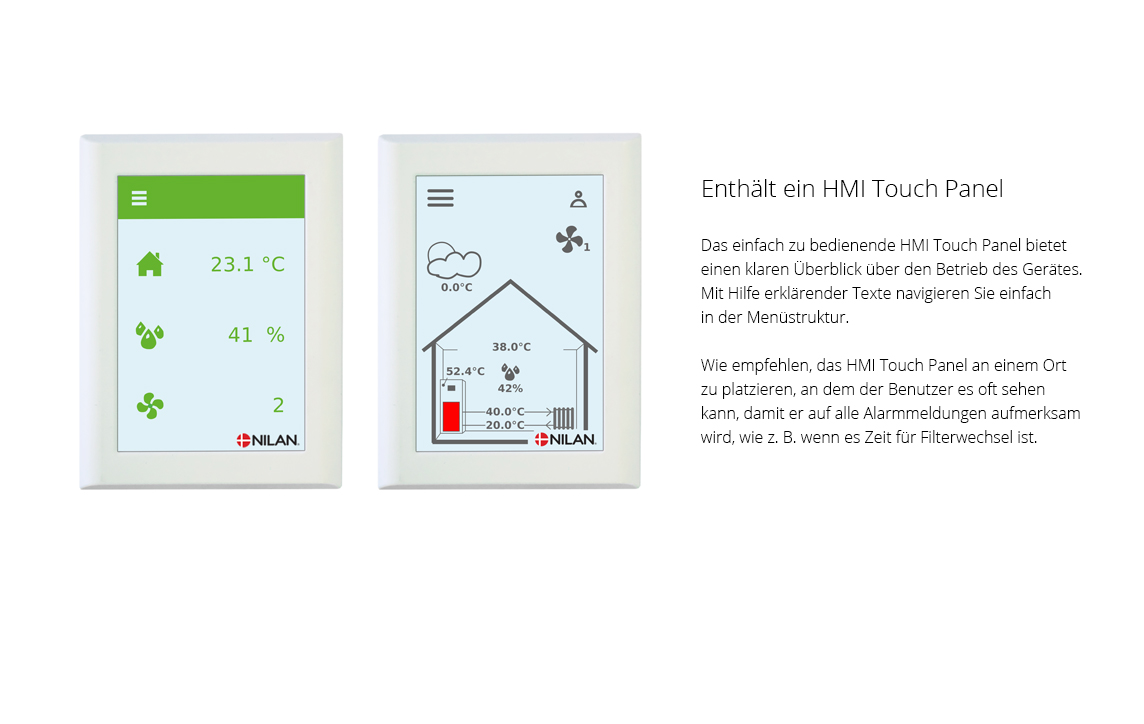

Das HMI Touch Panel bietet einen guten Überblick über den aktuellen Betrieb des Gerätes und verfügt über eine Menüstruktur, in der sowohl Benutzer als auch Installateur einfach navigieren können.

Externe Kommunikation
Die CTS602-Steuerung verfügt über ein offenes Modbus RS485-Protokoll, mit dem über externe CTS-Systeme kommuniziert werden kann.

Funktionsübersicht   +Standard
-Tilbehør

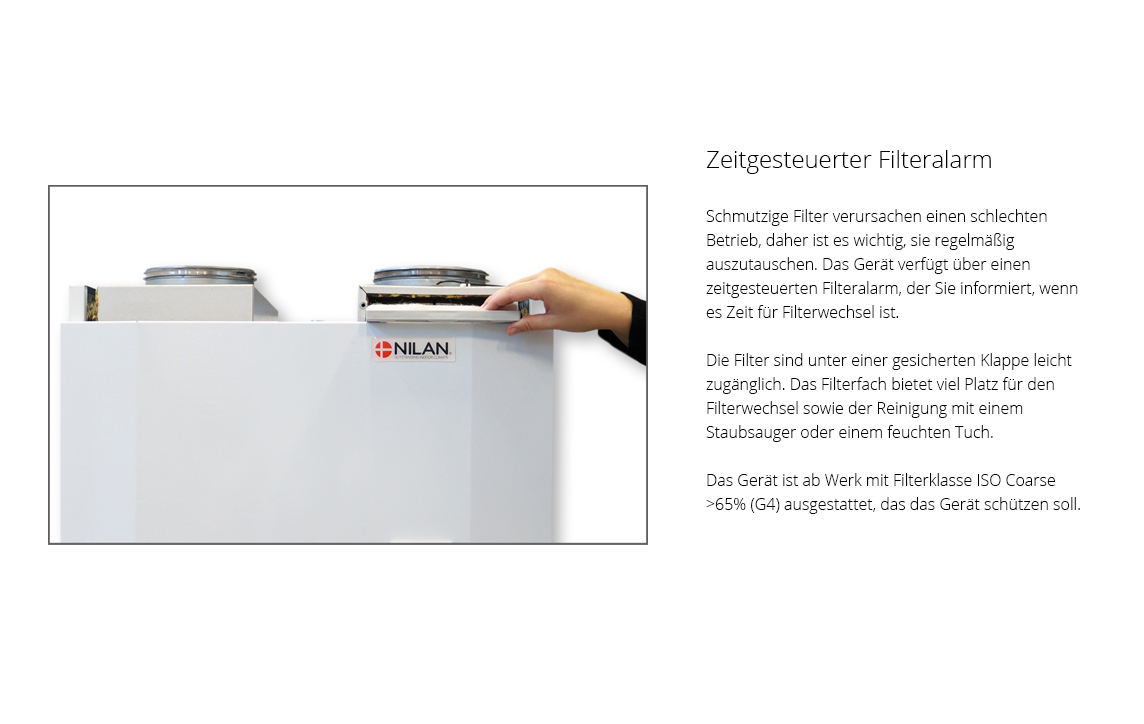

Filterüberwachung Der zeitgesteuerte Filterüberwachung informiert Sie, wenn es an der Zeit ist, den Filter zu wechseln. Kann auf 30 bis 180 Tage eingestellt werden. +
Betriebsart Kann nach eingestellten Werten auf Auto oder auf Heiz- oder Kühlmodus eingestellt werden. +
Stufenlose Regelung Die vier Ventilationsstufen können stufenlos auf 20-100% mit unterschiedlichen Werten für Zuluft und Abluft eingestellt werden. +
Feuchtigkeitsregelung Eingebaute Feuchtigkeitsregelung kann darauf eingestellt werden, bei hoher Luftfeuchtigkeit (wenn man im Bad ist) auf hohe Belüftung und bei niedriger Luftfeuchtigkeit in der Wohnung auf niedrige Belüftung zu laufen. +
Aktive Kühlung Das Gerät kann falls nötig darauf eingestellt werden, im Sommer die Luft zu kühlen. Wenn die Wärmepumpe kühlt, wird die Wärme im Warmwassertank entsorgt, so dass Sie „kostenloses“ Warmwasser haben, wenn sich das Gerät im Kühlmodus befindet. + / -
Niedrige Außentemperatur Bei niedriger Außentemperatur ist es möglich, die Belüftung zu senken, um zu verhindern, dass die Luftfeuchtigkeit drinnen zu niedrig wird. +
CO2 Steuerung Das Lüftungsniveau lässt sich anhand des CO2-Gehaltes der Wohnung steuern. -
Temperatureinstellungen Die Temperatureinstellungen werden von der Steuerung zur Regelung des Betriebes des Gerätes verwendet. +
Frostschutz Die Steuerung verfügt über eine automatische Funktion zum Auftauen des Wärmetauschers, falls sich darin Eis bilden sollte. +
Warmwasser VGU 180 EK saugt die heiße feuchte Luft aus u.a. Küche, Bad und Waschküche, wonach die Energie der Abluft effizient zur Warmwasserbereitung wiederverwendet wird. +
Pause Warmwasser Es ist möglich, die Warmwasserproduktion zu unterbrechen, wenn Sie z.B. in einen bestimmten Zeitraum nicht zu Hause sind. Das spart Energie. +
Frostschutz Warmwasser Zum Schutze des Warmwasserbehälters ist dieser mit einer Frostschutzfunktion ausgestattet. +
Elektrische Zusatzheizung Warmwasser

Wenn der Warmwasserbedarf zu Zeiten so groß ist, dass die Wärmepumpe nicht mithalten kann, kann eine elektrische Zusatzheizung beim Erhitzen des Warmwassers helfen.

+
Verbrühungsschutz Die Steuerung verfügt über einen eingebauten Verbrühungsschutz, der sicherstellt, dass das Warmwasser nicht zu heiß wird, und die Benutzer so verbrühen kann. +
Anti-Legionellen Die Steuerung verfügt über eine Anti-Legionellen-Behandlung des Warmwassers, die manuell oder automatisch aktiviert werden kann. +
Anode Elektronisch überwachte Anode. Informiert Sie, wenn es Zeit ist, diese zu ersetzen, um die Lebensdauer des Warmwasserbehälters zu verlängern.
Wochenprogramm Je nach Nutzung der Wohnung kann ein Wochenplan mit unterschiedlichen Einstellungen erstellt werden. +
Benutzerwahl 1 Verwenden Sie diese, wenn Sie den Betrieb des Geräts über ein potenzialfreies Signal außer Kraft setzen möchten. Wenn z. B. eine Abzugshaube am Gerät angeschlossen ist. +
Benutzerwahl 2 Wird wie Benutzerwahl 1 verwendet, verfügt aber gleichzeitig über ein Ausgangssignal, das z.B. zur Steuerung einer Klappe verwendet werden kann. +
Ereignisprotokoll Erfasst Ereignisse in der Steuerung sowie Fehlermeldungen und Warnungen. +
Daten auslesen Alle aktuellen Werte im Betrieb des Gerätes können exportiert werden. Wird meist zur Fehlersuche verwendet. +
Not-Halt Lüftung Schalten Sie die Belüftung nicht aus, da dies zu Schäden am Gerät, dem Kanalsystem und im schlimmsten Fall der Wohnung führen kann. Es kann jedoch notwendig sein, die Lüftung kurz auszuschalten, z. B. aufgrund einer Notmeldung. +

Weitere Informationen über alle Funktionen finden Sie in der Software- und Montageanleitung des Gerätes.

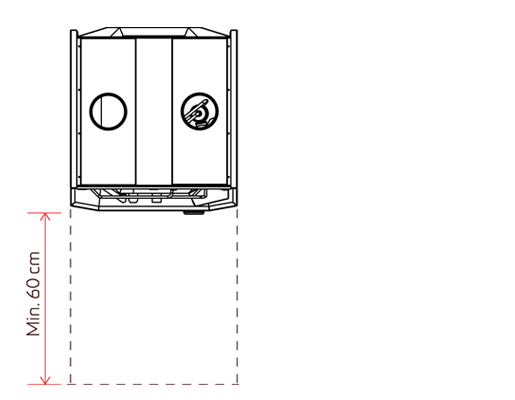

ACHTUNG! Bei der Aufstellung des Geräts ist ausreichend Platz für spätere Wartungs- und Reparaturarbeiten vorzusehen. Wir empfehlen ein Abstand von ca. 60 cm vor dem Gerät.

Der Filterwechsel muss einfach sein und der Austausch von Ventilatoren oder anderen Bauteilen müssen möglich sein. Es muss Platz für eine einfache Reinigung des Geräts vorhanden sein.

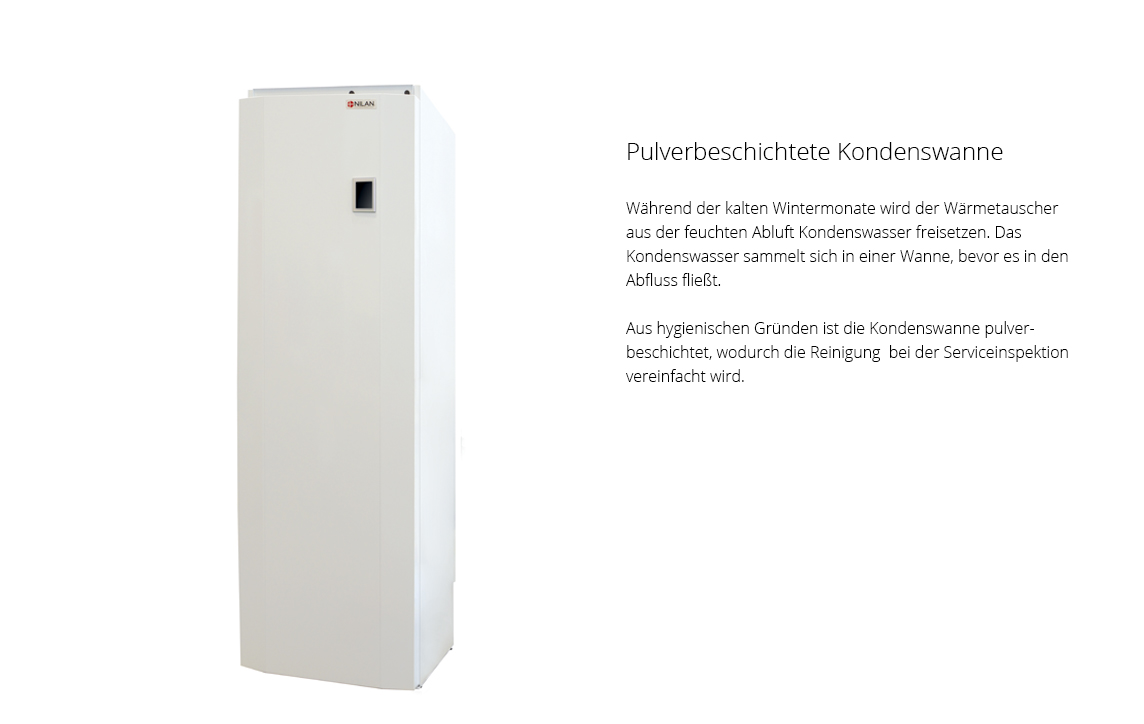

ACHTUNG! Es ist wichtig, dass das Gerät waagerecht steht, damit das Wasser aus der Kondenswasserschale ablaufen kann.

ACHTUNG! Aus Gründen des Schallschutzes wird empfohlen, das Gerät mit der Rückwand an einer Außenmauer aufzustellen.
