Compact S

Compact S ist eine kompakte Einheit mit allen Funktionen der Haustechnik, ein hoch effizientes Multigerät mit den Funktionen Lüften, Heizen, Kühlen, Warmwasser.

Die gesamte Anlage benötigt nur 0,36m² Platz und ist mit einem Lüftungsbedarf von bis zu 375 m³/h für Ein- und Mehrfamilienhäuser, Apartments, Reihenhäuser etc. geeignet.

Compact S ist leistungsstark und durch den hohen Wärmerückgewinnungsgrad aus der passiven Wärmerückgewinnung enorm sparsam.

Die steckerfertige Anlieferung, inkl. einer einfach zu bedienenden Steuerung sorgen für minimalen Montageaufwand.

Das Modul für die Nilan App zur Steuerung über das Smartphone sind im Lieferumfang enthalten.


Luftmenge

Min : 75 m3/h
Max : 340 m3/h

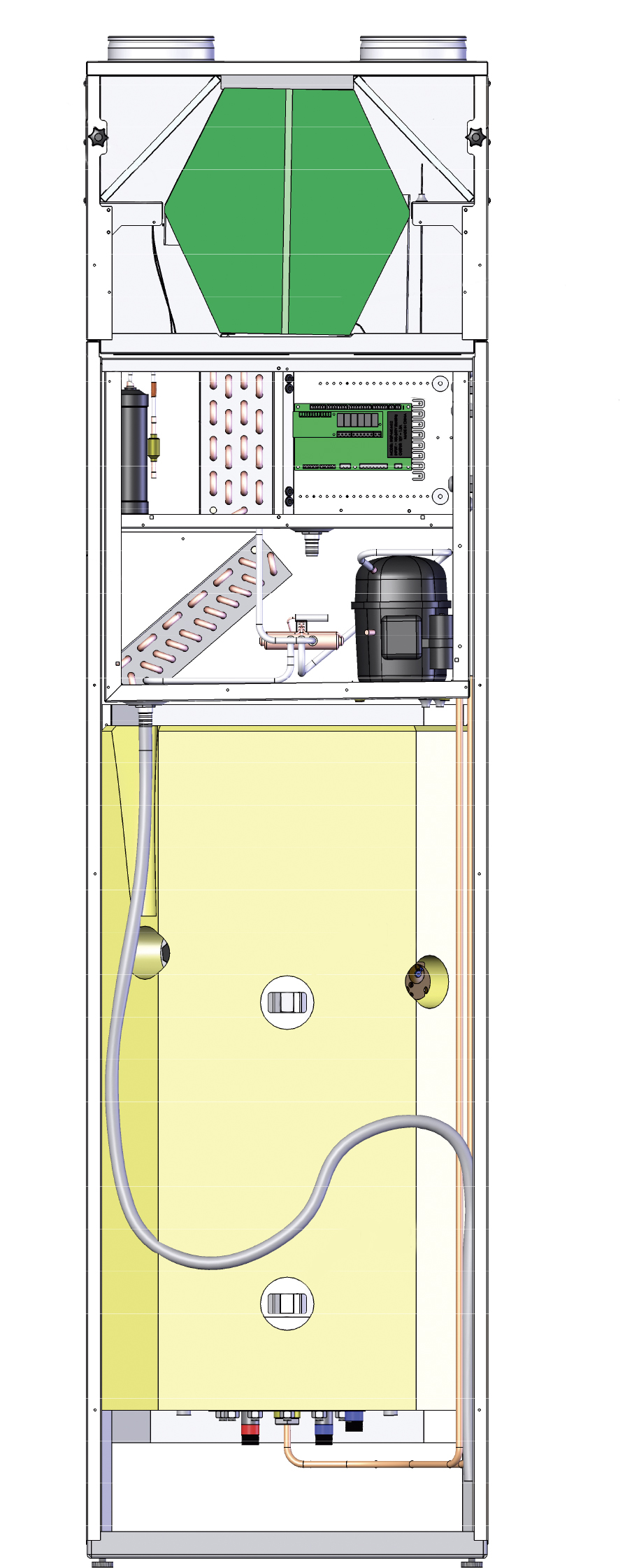

„Herz und Lunge" des Hauses

Compact S ist ein unkonventionelles Lüftungsgerät, das im Gegensatz zu anderen Lüftungsgeräten 100% der Wärme in der Abluft wiedergewinnt. Durch den Gegenstromwärmetauscher wird bis zu 95% der Energie in der Abluft zur Erwärmung der Außenluft wiedergewonnen. Die verbleibende Energie wird von der integrierten Wärmepumpe zur Erzeugung des Warmwassers genutzt.



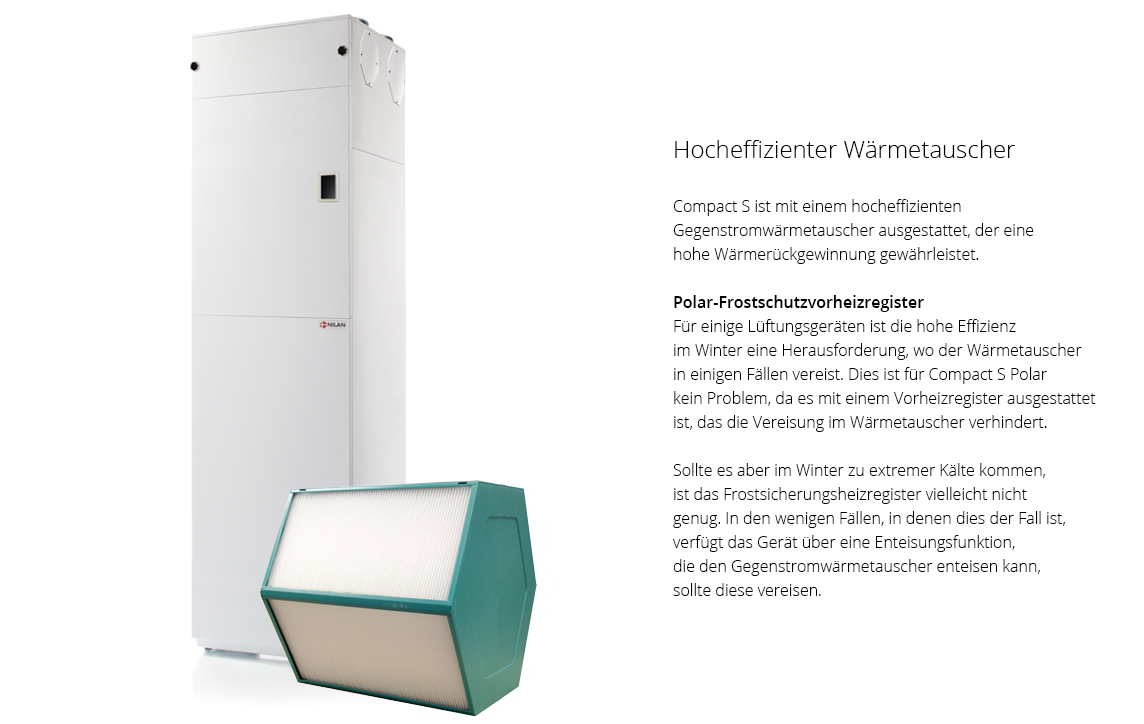

Passive Wärmerückgewinnung

Die passive Wärmerückgewinnung erfolgt über einen effizienten Gegenstromwärmetauscher mit einem hohen Temperaturänderungsgrad von bis zu 95%. Die Außenluft wird durch die Abluft erwärmt und sichert einen minimalen Wärmeverlust.

Durch die hohe Wärmerückgewinnung kann der Wärmetauscher vereisen. Die Steuerung verfügt über eine effektive Enteisungsfunktion, die den Wärmetauscher enteist, wenn er vereist. Alternativ können Sie das Compact S als Polar-Modell mit eingebautem Frostschutz-Vorheizregister bestellen. Dadurch wird sichergestellt, dass der Wärmetauscher nicht vereist und so die volle Wärmerückgewinnung während des Winters.



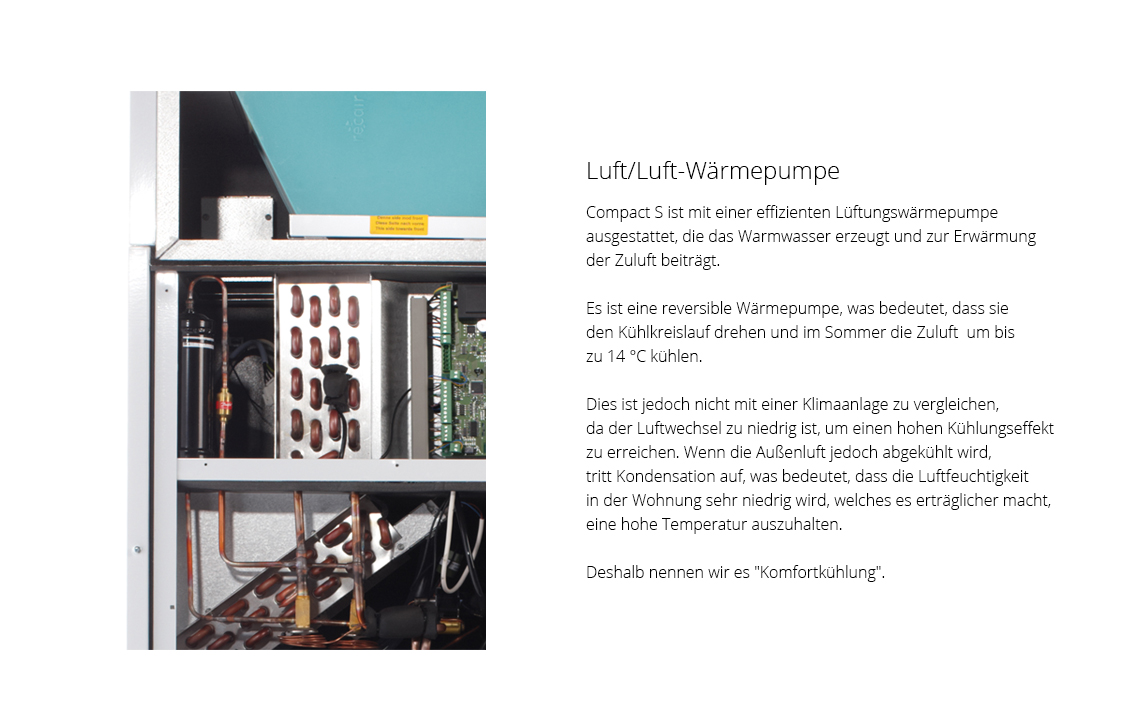

Passive und aktive Wärmerückgewinnung

Wenn die integrierte Wärmepumpe im Lüftungsteil kein Warmwasser erzeugt, kann sie die Zuluft weiter erwärmen und so weiter zur Heizung der Wohnung beitragen.

Dies geschieht nur, wenn die Innen- oder Zulufttemperatur niedriger als erwünscht ist.

Während die Wärmepumpe die Zuluft erwärmt, erfolgt zugleich eine kleine Erwärmung des Warmwassers. Die Temperatur kann daher die Einstellung der gewünschten Warmwassertemperatur überschreiten.

Warmwasser

Die Energie, die nach dem Gegenstromwärmetauscher in der Abluft verbleibt, wird von der integrierten Wärmepumpe zur Warmwasserproduktion genutzt.

Die Software enthält einen Verbrühungsschutz von 60 °C, was bedeutet, dass die Temperatur im Warmwasserbehälter nie höher wird. Bei einem hohen Warmwasserbedarf empfehlen wir, einen physischen Verbrühungsschutz unter dem Warmwasserbehälter zu installieren, damit die Temperatur im Warmwassertank auf 90 °C angehoben werden kann.

Compact S kann mit einem Solarwendel im Warmwasserbehälter bestellt werden. Bei einem besonders hohen Warmwasserbedarf kann dessen Erwärmung durch die Solarwendel ergänzt werden. Energiequellen, wie z.B. Solarkollektor, Fernwärme oder GEO-Erdwärmepumpe können zur Heizung des Warmwassers angeschlossen werden.

Legionellenbekämpfung
Compact S enthält eine Funktion zur Legionellenbekämpfung, die manuell oder automatisch aktiviert werden kann.



Bypass-Funktion

Wenn das Gerät im Sommerbetrieb ist, also wenn die Außentemperatur mehr als 14 °C beträgt, wird das Gerät versuchen, die Raumluft zu kühlen, wenn die Innentemperatur laut den eingestellten Werten zu hoch wird.

Wenn die Außenluft kühler als die Raumluft ist, öffnet sich der Gerätebypass und leitet die Außenluft an dem Wärmetauscher vorbei, so dass sie von der Abluft nicht erwärmt wird und hilft somit, die Temperatur im Haus niedrig zu halten.

Wenn die Außenluft wärmer ist als die Raumluft, schließt sich der Bypass, und die Außenluft wird durch den Wärmetauscher geleitet, der in dieser Betriebsart kühl-wiedergewinnen wird, was bedeutet, dass er die kühlere Raumluft verwendet, um die Außenluft zu kühlen.



Aktive Kühlung

Die Wärmepumpe im Lüftungsteil ist reversibel, was bedeutet, dass sie sowohl die Zuluft erwärmen als auch kühlen kann.

Wenn das Gerät im Sommerbetrieb ist, also wenn die Außentemperatur mehr als 14 °C beträgt, wird das Gerät versuchen, die Raumluft zu kühlen, wenn die Innentemperatur laut den eingestellten Werten zu hoch wird.

Erst wird das Gerät versuchen, über die Bypass-Funktion zu kühlen, und wenn dies nicht ausreichend ist, wird es aktiv durch die Wärmepumpe kühlen.

Dazu muss die aktive Kühlfunktion aktiviert werden, da sie Strom kostet. Die Energie wird jedoch nicht verschwendet, da die aus der Zuluft entnommene Wärme im Warmwasserbehälter entsorgt wird. Wenn viel Kühlung erforderlich ist, wird empfohlen, unter dem Warmwasserbehälter einen Verbrühungsschutz zu installieren. So kann die maximale Temperatur im Warmwasserbehälter von 60 °C bis 80 °C eingestellt werden.

Compact S

Energieeffizienz der Warmwasser A
Verbrauchsmuster Warmwasserbereiter L (large)

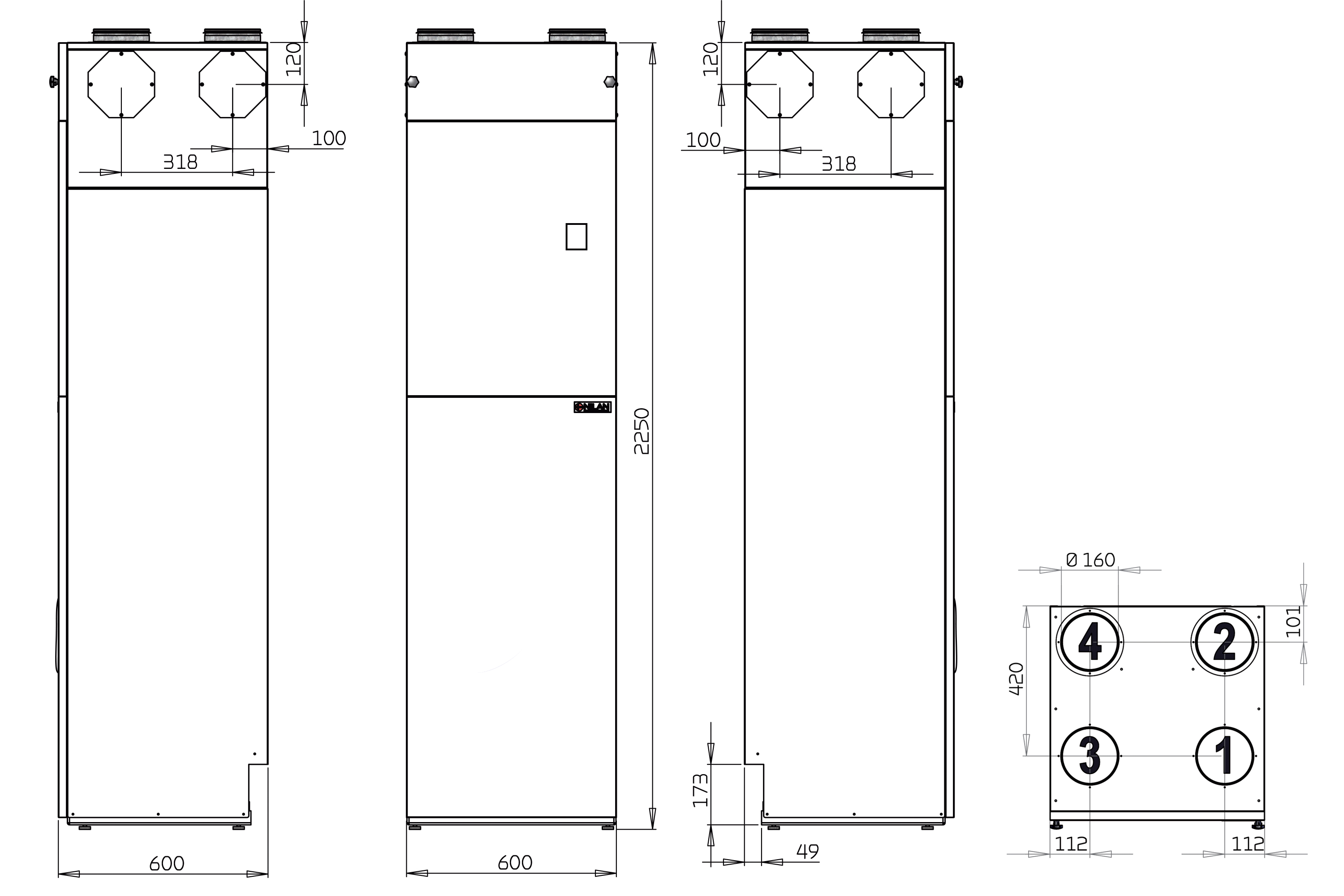

Abmessungen (B x T x H) 600 x 600 x 2250 mm
Gewicht 160 kg
Gehäusematerial Alu-Zink-Stahlblech, weiße Pulverlackierung RAL 9016
Wärmetauschertyp Gegenstromwärmetauscher aus Polyethylenterephthalat

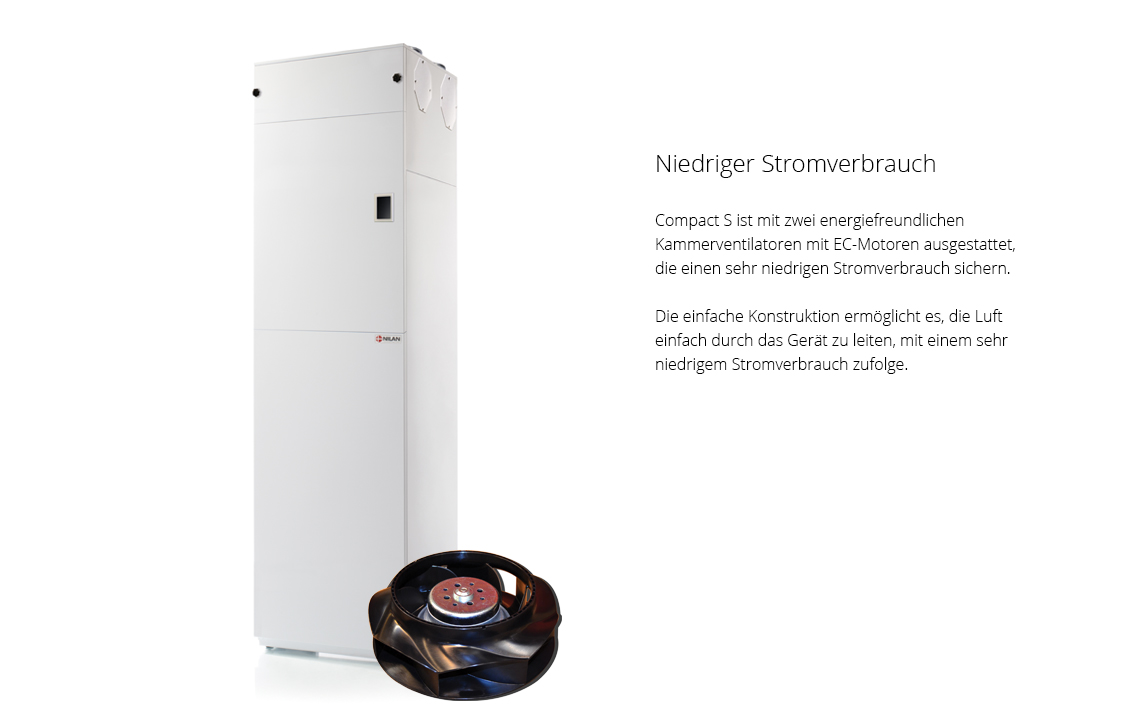

Ventilatortyp Kammerventilator mit B-Laufrad, angetrieben von einem sparsamen EC-Motor
Filterklasse Standard med ISO Coarse > 90% (G4)
Kanalanschlüsse Ø160 mm
Kondensatablauf PVC Ø20 x 1,5 mm
Versorgungsspannung 230V 50/60 Hz
Max. Aufnahmeleistung/Strom 2,2 kW / 9,6 A *1  -  2,8 kW / 12,2 A *2
Standby Leistungsaufnahme 3 W
Schutzart IP31
Umgebungstemperatur -20 / +40 °C
Externe Leckage < 0,78 % *3
Interne Leckage < 1,47 % *4


*1 - Leistungsaufnahme ohne eventuelles Heizregister (Zubehör)
*2 - Leistungsaufnahme Compact S Polar (mit Heizregister)
*3 - Bei gemäß EN13414-7
*4 - Bei gemäß EN13141-7



Leistung

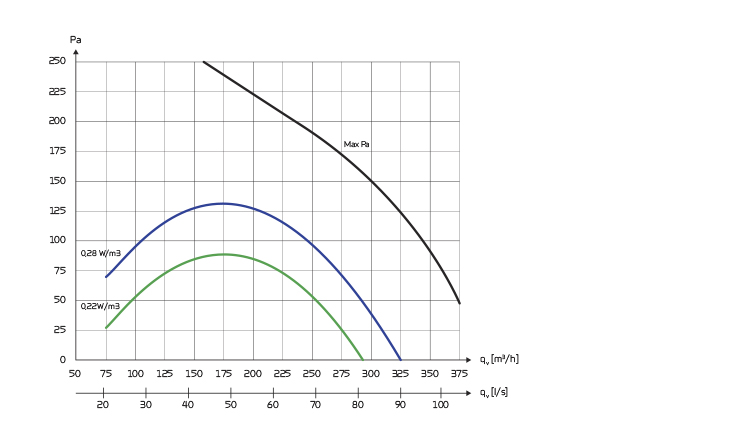

Leistung eines Standardgeräts als Funktion von qv und Pt ext.

SEL nach EN 13141-7 gilt für Standardgeräte mit ISO Coarse >90% (G4) Filtern und ohne Heizregister.

SEL beinhaltet den Gesamtstromverbrauch des Gerätes, inkl. Steuerung

Konvertierungsfaktor: J/m3 : 3600 = W/m3/h.

Achtung! SEL-Werte werden gemessen und als Gesamtwert für beide Ventilatoren angegeben.

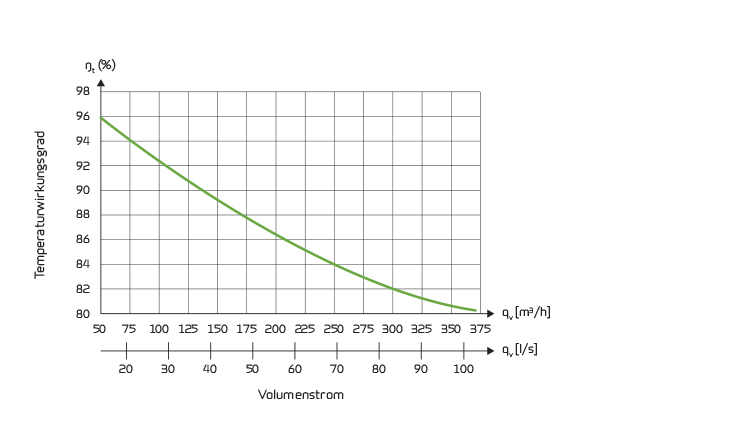

Temperaturwirkungsgrad

Temperaturwirkungsgrad für Geräte mit Gegenstromwärmetauscher nach EN308.

Der Temperaturwirkungsgrad gilt nur für die Gegenstromtauscher (ohne Wärmepumpenbetrieb)



COP (Luft-Luft)

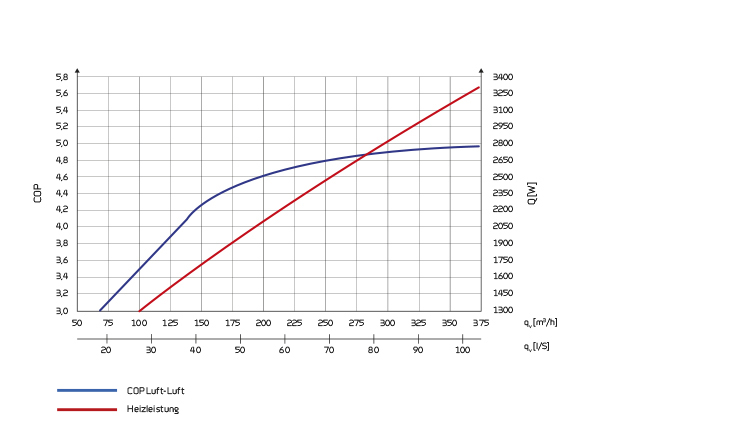

Leistungszahl COP [-] der Zuluft als Funktion der Außentemperatur t21 [°C] und dem Volumenstrom qv [m3/h], gemäß EN14511 bei einer Raumtemperatur t11 = 21°C

COP gemäß EN14511 ist für Wärmepumpe und Gegenstrom zusammen berechnet.



Heizleistung (Zuluft)

Heizleistung Qc [W] als Funktion von Volumenstrom qv [m3/h] und Außenlufttemperatur [°C], gemäß EN 14511, Abluft = 21 °C

Bei der Wärmeleistung handelt es sich um den Anteil der Wärme, welche die Compact S über die Außenluft der Zuluft zuführt.

Der Ventilationsverlust ist der Wärmeverlust bei gegebenem Volumenstrom.

Warmwasser

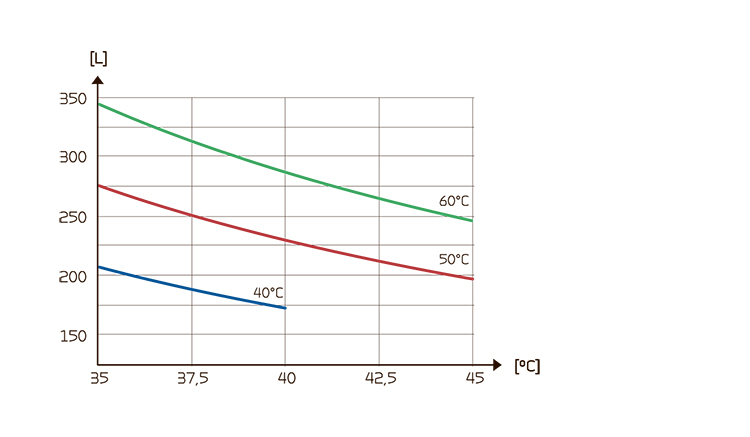

Warmwassermenge in Liter Vmax [L] vom Compact S-Behälter als Funktion der Warmwassertemperatur t [C°] und Behältertemperatur bei 40°, 50° und 60° C.

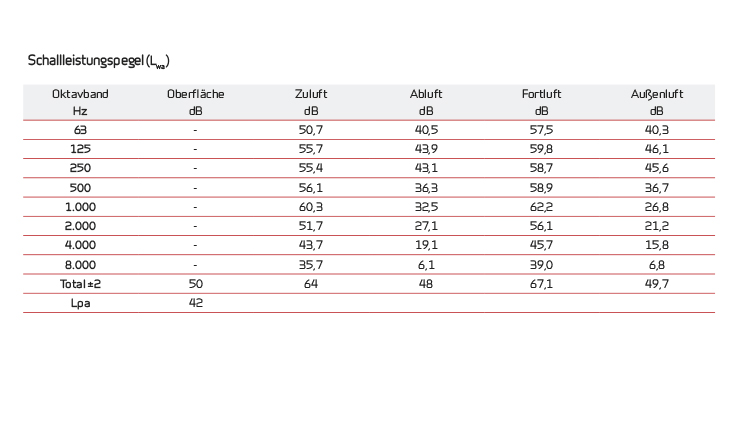

Schalldaten

Schallwerte gelten für qv = 210 m3/h und Pt, ext = 100 Pa, gemäß EN 9614-2 für Oberflächen und EN 5136 für Kanäle.

Der Schallleistungspegel LWA sinkt bei abnehmender Luftmenge, bzw. abnehmendem Gegendruck.

Der Schalldruckpegel LpA, bei einem gegebenen Abstand von den akustischen Verhältnissen am Installationsort abhängig.



1: Außenluft
2: Zuluft
3: Abluft
4: Fortluft

Die CTS602-Steuerung ist eine fortschrittliche Steuerung mit vielen Einstellungsoptionen. Die Steuerung wird ab Werk mit einer Grundeinstellung geliefert, die den betrieblichen Wünschen und Anforderungen angepasst werden kann, um einen optimalen Betrieb und Auslastung des Gerätes zu erreichen.

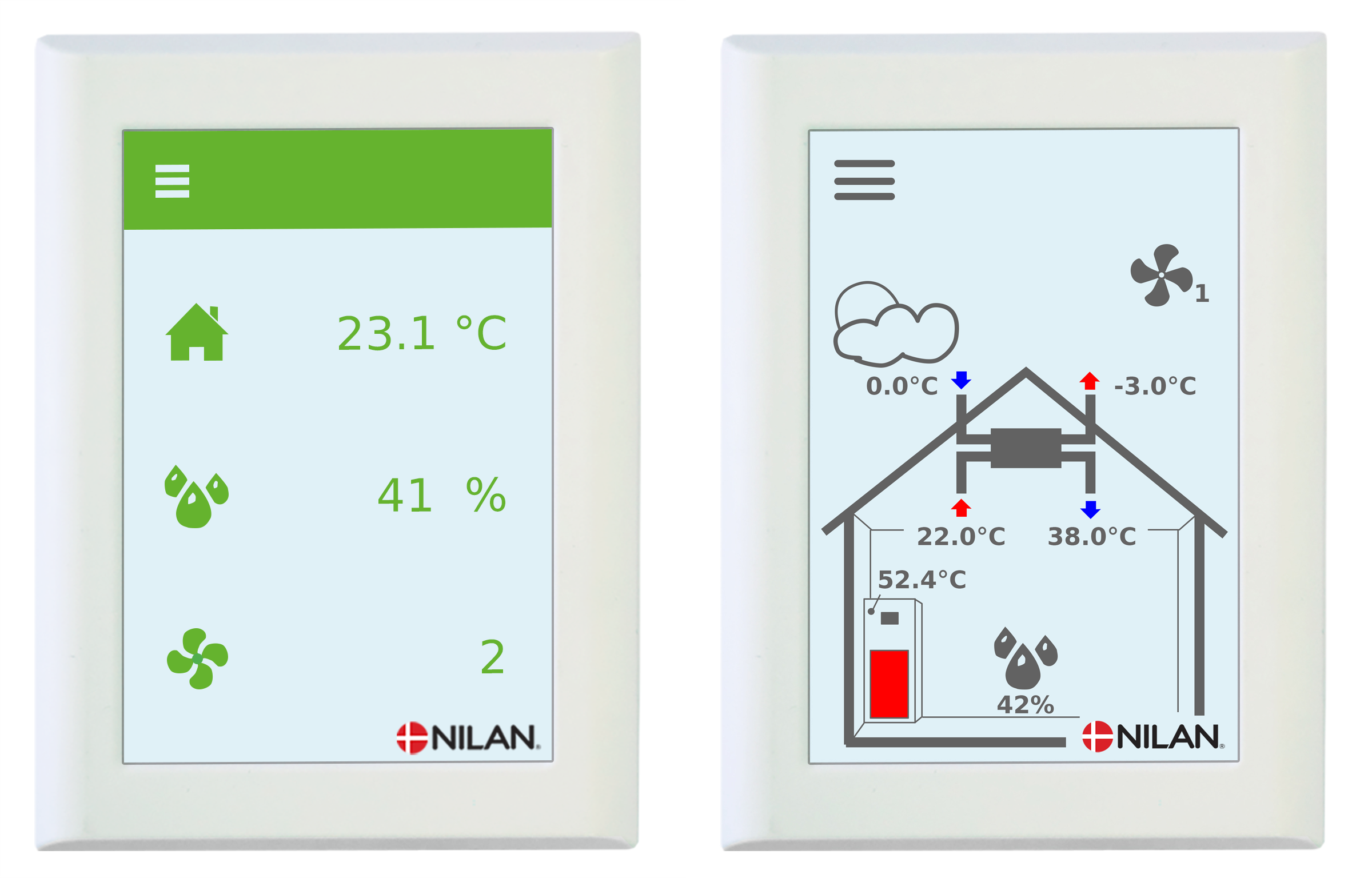

Das HMI Touch Panel bietet einen guten Überblick über den aktuellen Betrieb des Gerätes und verfügt über eine Menüstruktur, in der sowohl Benutzer als auch Installateur einfach navigieren können.

Externe Kommunikation

Es kann zwischen 2 Titelbildern für den Hauptbildschirm gewählt werden. Die CTS602-Steuerung verfügt über ein offenes Modbus RS485-Protokoll, mit dem über externe CTS-Systeme kommuniziert werden kann.

Funktionsübersicht   +Standard
-Zubehör

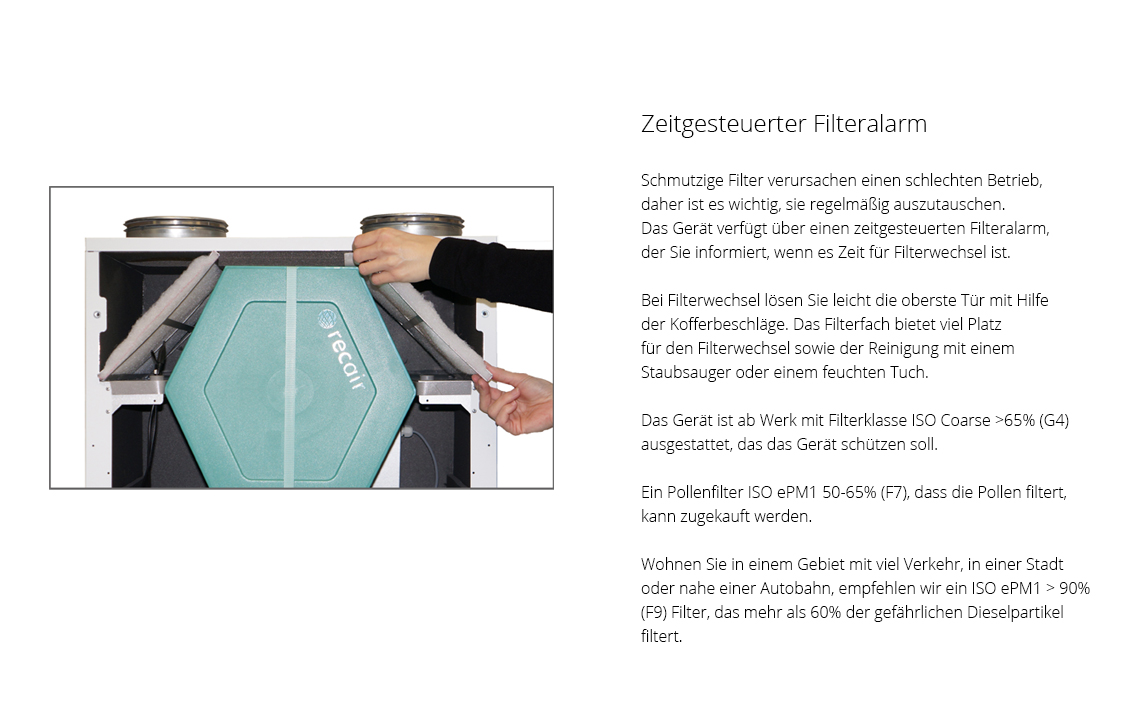

Filterüberwachung Der zeitgesteuerte Filterüberwachung informiert Sie, wenn es an der Zeit ist, den Filter zu wechseln. Kann auf 30 bis 180 Tage eingestellt werden. +
Betriebsart Kann nach eingestellten Werten auf Auto oder auf Heiz- oder Kühlmodus eingestellt werden. +
Stufenlose Regelung Die vier Ventilationsstufen können stufenlos auf 20-100% mit unterschiedlichen Werten für Zuluft und Abluft eingestellt werden. +
Feuchtigkeitsregelung Eingebaute Feuchtigkeitsregelung kann darauf eingestellt werden, bei hoher Luftfeuchtigkeit (wenn man im Bad ist) auf hohe Belüftung und bei niedriger Luftfeuchtigkeit in der Wohnung auf niedrige Belüftung zu laufen. +
Aktive Kühlung Das Gerät kann falls nötig darauf eingestellt werden, im Sommer die Luft zu kühlen. Wenn die Wärmepumpe kühlt, wird die Wärme im Warmwassertank entsorgt, so dass Sie „kostenloses“ Warmwasser haben, wenn sich das Gerät im Kühlmodus befindet. +
Niedrige Außentemperatur Bei niedriger Außentemperatur ist es möglich, die Belüftung zu senken, um zu verhindern, dass die Luftfeuchtigkeit drinnen zu niedrig wird. +
CO2 Steuerung Das Lüftungsniveau lässt sich anhand des CO2-Gehaltes der Wohnung steuern. -
Temperatureinstellungen Die Temperatureinstellungen werden von der Steuerung zur Regelung des Betriebes des Gerätes verwendet. +
Frostschutz Die Steuerung verfügt über eine automatische Funktion zum Auftauen des Wärmetauschers, falls sich darin Eis bilden sollte. +
Frostschutz Polar Das Polar-Modell verfügt über eine eingebaute Frostschutzvorwärmung, um den Gegenstromwärmetauscher gegen Eisbildung zu schützen. +
Warmwasser Compact S erzeugt das Warmwasser über die Luft-Luft-Wärmepumpe im Lüftungsteil. +
Pause Warmwasser Es ist möglich, die Warmwasserproduktion zu unterbrechen, wenn Sie z.B. in einen bestimmten Zeitraum nicht zu Hause sind. Das spart Energie. +
Frostschutz Warmwasser Zum Schutze des Warmwasserbehälters ist dieser mit einer Frostschutzfunktion ausgestattet. +
Elektrische Zusatzheizung Warmwasser

Wenn der Warmwasserbedarf zu Zeiten so groß ist, dass die Wärmepumpe nicht mithalten kann, kann eine elektrische Zusatzheizung beim Erhitzen des Warmwassers helfen.

+
Verbrühungsschutz Die Steuerung verfügt über einen eingebauten Verbrühungsschutz, der sicherstellt, dass das Warmwasser nicht zu heiß wird, und die Benutzer so verbrühen kann. +
Anti-Legionellen Die Steuerung verfügt über eine Anti-Legionellen-Behandlung des Warmwassers, die manuell oder automatisch aktiviert werden kann. +
Anode Elektronisch überwachte Anode. Informiert Sie, wenn es Zeit ist, diese zu ersetzen, um die Lebensdauer des Warmwasserbehälters zu verlängern.
Warmwasser Wenn Compact S mit einer Solarspirale bestellt wird, kann die Solarspirale mit der Produktion von Warmwasser helfen. Eine gute Lösung, wenn ein hoher Bedarf an Warmwasser besteht. +
Wochenprogramm Je nach Nutzung der Wohnung kann ein Wochenplan mit unterschiedlichen Einstellungen erstellt werden. +
Benutzerwahl 1 Verwenden Sie diese, wenn Sie den Betrieb des Geräts über ein potenzialfreies Signal außer Kraft setzen möchten. Wenn z. B. eine Abzugshaube am Gerät angeschlossen ist. +
Benutzerwahl 2 Wird wie Benutzerwahl 1 verwendet, verfügt aber gleichzeitig über ein Ausgangssignal, das z.B. zur Steuerung einer Klappe verwendet werden kann. +
Ereignisprotokoll Erfasst Ereignisse in der Steuerung sowie Fehlermeldungen und Warnungen. +
Daten auslesen Alle aktuellen Werte im Betrieb des Gerätes können exportiert werden. Wird meist zur Fehlersuche verwendet. +
Not-Halt Lüftung Schalten Sie die Belüftung nicht aus, da dies zu Schäden am Gerät, dem Kanalsystem und im schlimmsten Fall der Wohnung führen kann. Es kann jedoch notwendig sein, die Lüftung kurz auszuschalten, z. B. aufgrund einer Notmeldung. +

Weitere Informationen über alle Funktionen finden Sie in der Software- und Montageanleitung des Gerätes.



ACHTUNG! Bei der Aufstellung des Geräts ist ausreichend Platz für spätere Wartungs- und Reparaturarbeiten vorzusehen. Wir empfehlen ein Abstand von ca. 60 cm vor dem Gerät.

Der Filterwechsel muss einfach sein und der Austausch von Ventilatoren oder anderen Bauteilen müssen möglich sein. Es muss Platz für eine einfache Reinigung des Geräts vorhanden sein.

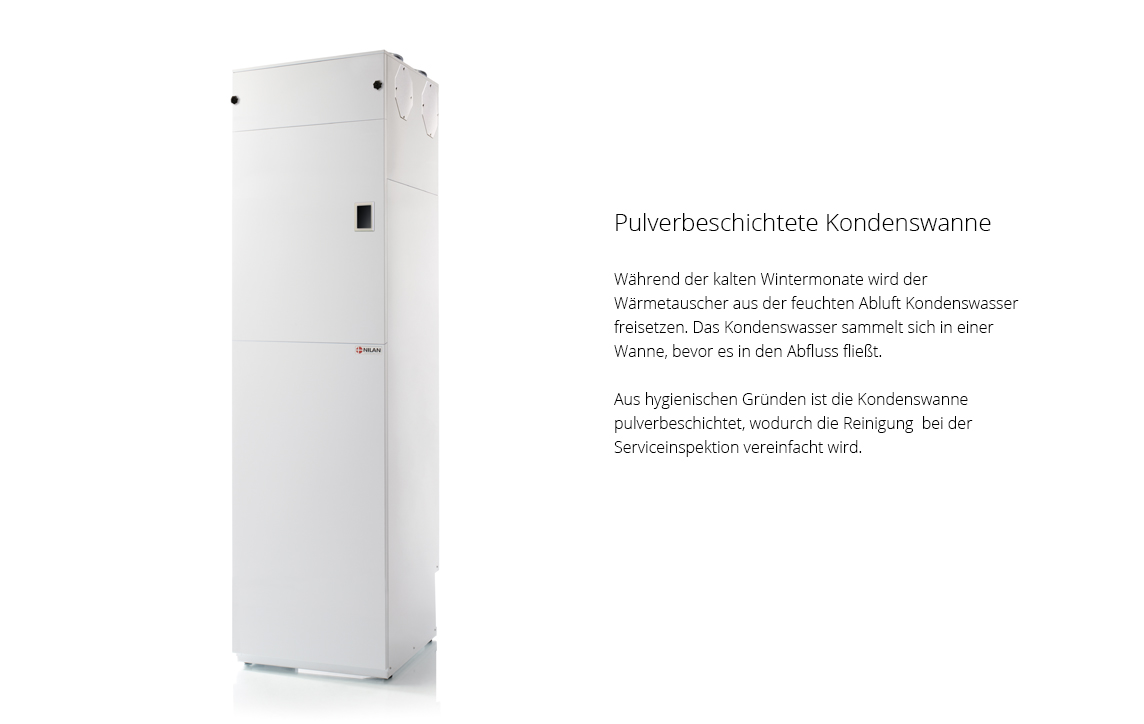

ACHTUNG! Es ist wichtig, dass das Gerät waagerecht steht, damit das Wasser aus der Kondenswasserschale ablaufen kann.




  • Der Lüftungsteil wird über Stutzen an der Geräteoberseite an das Kanalsystem angeschlossen.
  • Das Warmwasser wird unter dem Warmwasserspeicher angeschlossen.

Zubehör
