VPL 15

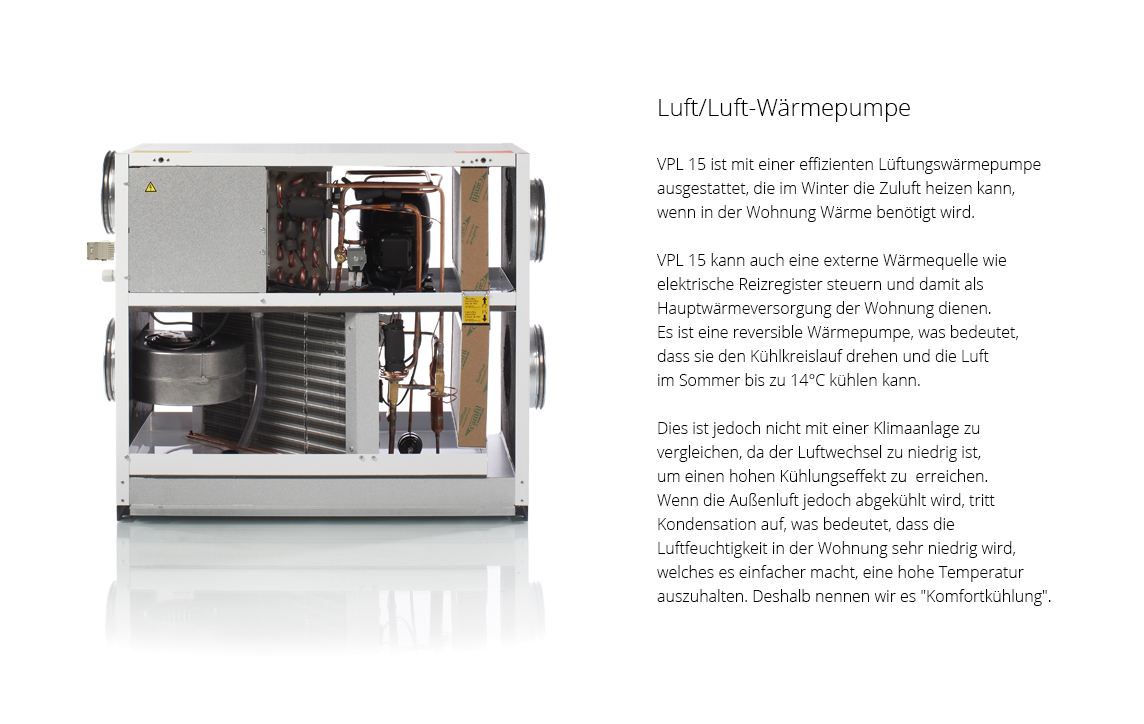

VPL 15 ist ein Lüftungsgerät mit aktiver Wärmerückgewinnung über eine reversible Wärmepumpe mit Heiz- und Kühlfunktion.

Es eignet sich für Einfamilienhäuser, kleinere Büros und Geschäfte.

Die Wärmepumpe erreicht eine hohe Wärmerückgewinnung und wird somit auch in Niedrigenergiehäusern als Heizquelle eingesetzt.

Wenn die Zuluft im Sommer abgekühlt wird, kondensiert die Luft und sorgt im Haus für niedrigere Luftfeuchtigkeit. So entsteht ein sehr angenehmes Raumklima ohne kalte Zugluft. Das nennen wir Komfortkühlung.

FU 15

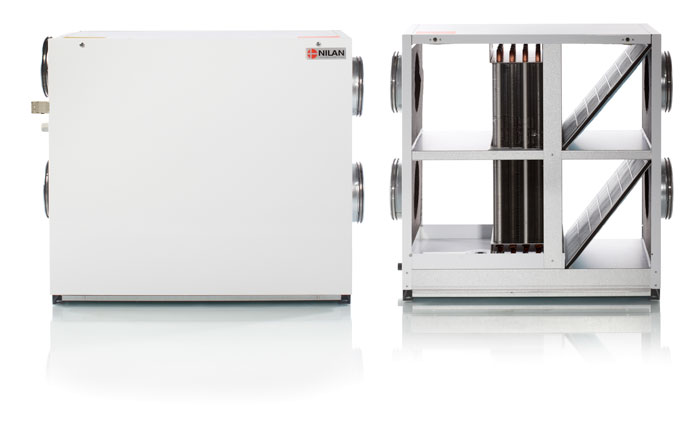

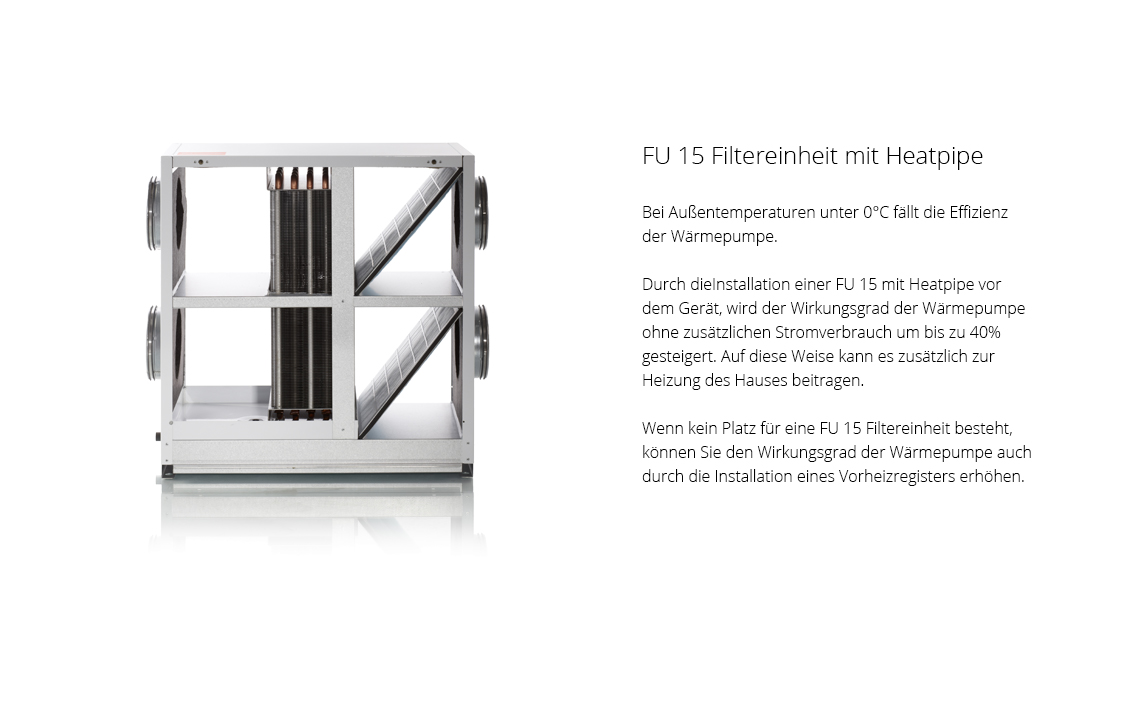

Für die VPL 15 kann optional eine Heatpipe eingesetzt werden, die die Effizienz der Wärmepumpe im Winter ohne zusätzlichen Stromverbrauch um bis zu 40% verbessert.


Luftmenge

Min : 100 m3/h
Max : 425 m3/h

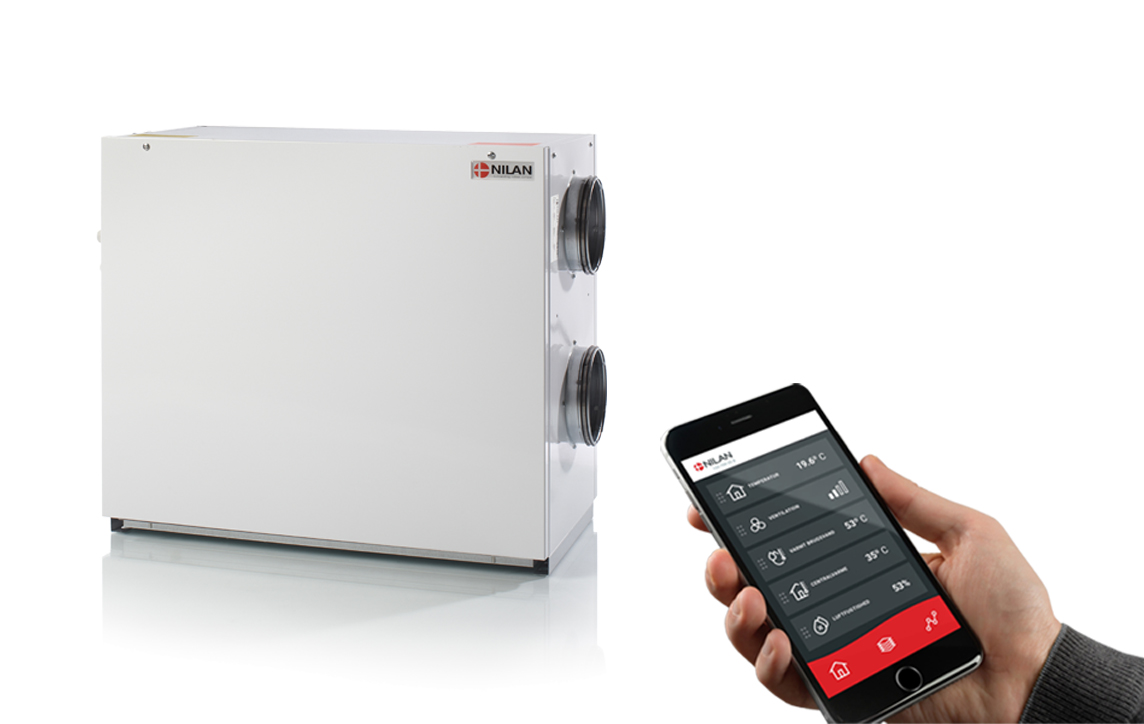

Nilan APP - Steuerung Ihrer Lüftung und Wärmepumpe direkt vom Handy aus

Nilan hat eine neu App entwickelt mit schlauen Funktionen, mit der der Benutzer die Lüftung und Wärmepumpe direkt vom Handy aus regeln kann. Die App ist intuitiv, die Anwendung einfach und sicher, und sie bietet dem Benutzer die Möglichkeit z.B. der Einstellung der Raumtemperatur. Mehrere Lüftungsgeräte können der selben App hinzugefügt werden, damit Sie das Raumklima z.B. sowohl Zuhause als auch Sommerhaus kontrollieren können. Mehrere Benutzer können der selben App hinzugefügt werden.

Beim Kauf eines Nilan Gateway kann der Benutzer über die Nilan APP auf das Gerät zugreifen.

Lesen Sie mehr über Nilan APP

Abmessungen (BxTxH) 750 x 415 x 680 mm
Gewicht 54 kg
Gehäusetyp Stahlblech Aluzink Pulverbeschichtung, weiß RAL9016

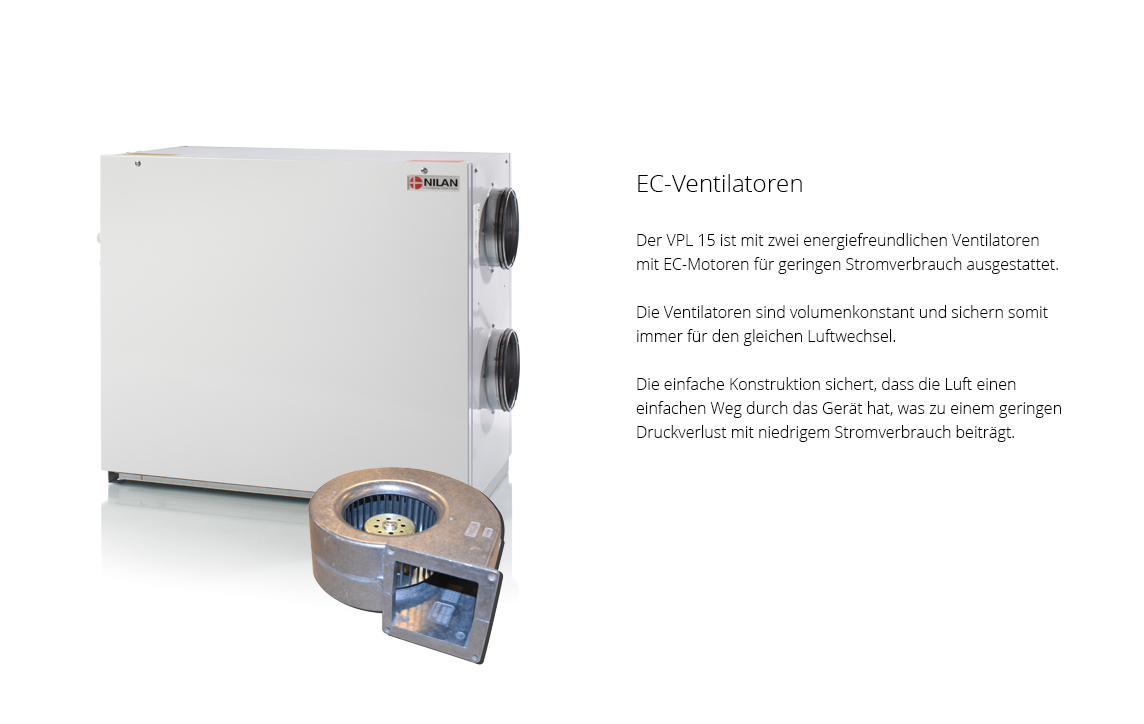

Ventilatortyp Kammerventilator mit F-Laufrad, angetrieben von einem sparsamen EC-Motor
Filterklasse ISO ePM10 >50% (M5) / ISO ePM1 65-80% (F7)
Wärmepumpentyp Kolbenkompressor on/off
Kühlmittel R134a
Kühlmittelfüllung 1000 gr.
Kanalanschlüsse Ø160 mm
Kondensatablauf PVC Ø20 x 1,5 mm
Versorgungsspannung 230V 50/60 Hz
Max. Aufnahmeleistung/Strom 720 W / 4,3 A
Standby Leistungsaufnahme 3W
Schutzart IP31
Umgebungstemperatur -20 / +40 °C



Um eine verbesserte COP zu erreichen und die Wärmeversorgung vor allem im Winter zu erhöhen, wird empfohlen, eine FU15 Filtereinheit mit Heatpipe zu installieren.



Leistung

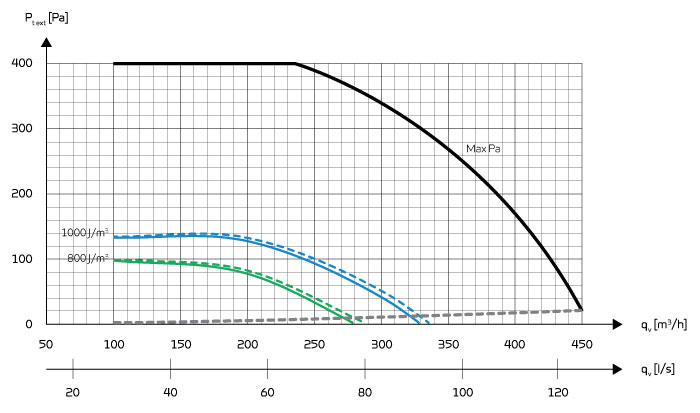

Leistung eines Standardgerätes als Funktion von qv og Pt, ext.

SEL nach EN 13141-7 gilt für Standardgeräte mit ISO ePM10 >50% (M5) und ISO ePM1 65-80% (F7) Filtern und ohne Heizregister.

SEL beinhaltet den Gesamtstromverbrauch des Gerätes inkl. Steuerung.

Konvertierungsfaktor: J/m3 : 3600 = W/m3/h.

Die grau gepunktete Kurve zeigt den Druckabfall für eine FU15-Filtereinheit an.

Achtung! SEL-Werte werden gemessen und als Gesamtwert für beide Ventilatoren angegeben.

COP (Heizung)

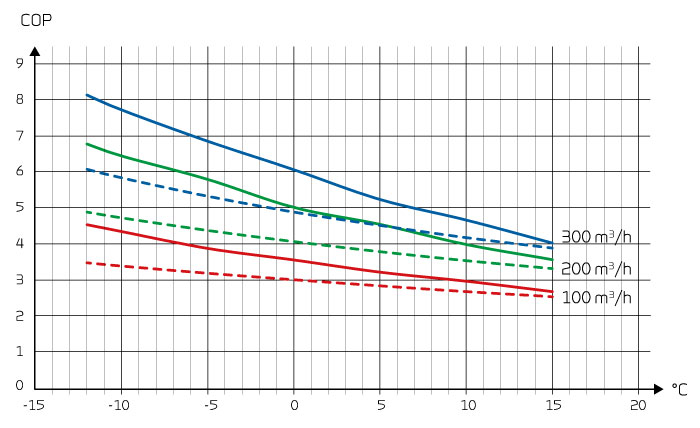

Leistungszahl COP [-] Zuluft als Funktion der Außentemperatur [°C] und Volumenstrom qv [m3/h]

Gemäß EN14511, Abluft = 21°C

Gepunktete Kurve: Ohne FU15-Heatpipe
Feste Kurve: Mit FU15 Heatpipe

Heizleistung (Zuluft)

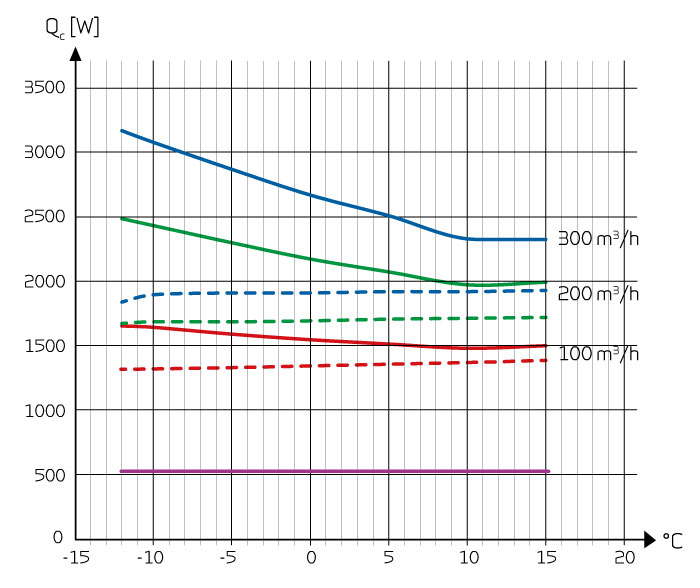

Heizleistung Qc [W] als Funktion von qv [m3/h] und Außenlufttemperatur [°C]

Gemäß EN14511 Abluft = 21 °C

Gepunktete Kurve: Ohne FU15-Heatpipe
Feste Kurve: Mit FU15 Heatpipe
Lila Kurve: Kompressorleistung

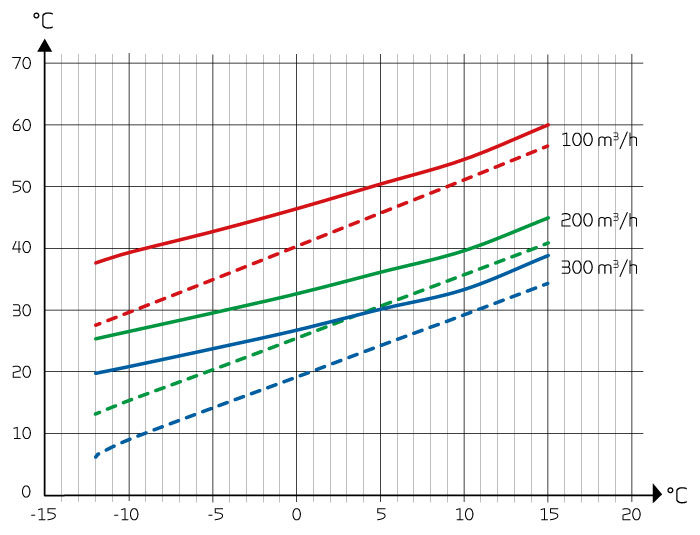

Zulufttemperatur (Heizung)

Zulufttemperatur [°C] als Funktion der Außentemperatur [°C] und Volumenstrom qv [m3/h] ausgeglichener Volumenstrom.

Abluftstemperatur = 21 [°C], 45 RH [%]

X-Achse: Außenlufttemperatur
Y-Achse: Zulufttemperatur

Gepunktete Kurve: Ohne FU15-Heatpipe
Feste Kurve: Mit FU15 Heatpipe

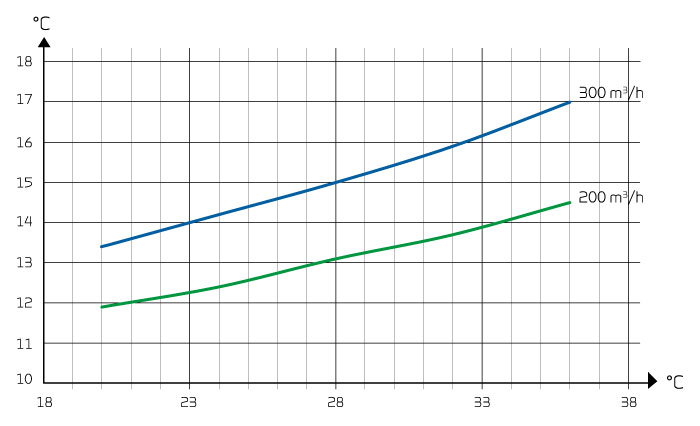

Zulufttemperatur (Kühlung)

Zulufttemperatur [°C] als Funktion der Außentemperatur [°C] und Volumenstrom qv [m3/h] ausgeglichener Volumenstrom.

Ablufttemperatur = 24 °C

Schalldaten

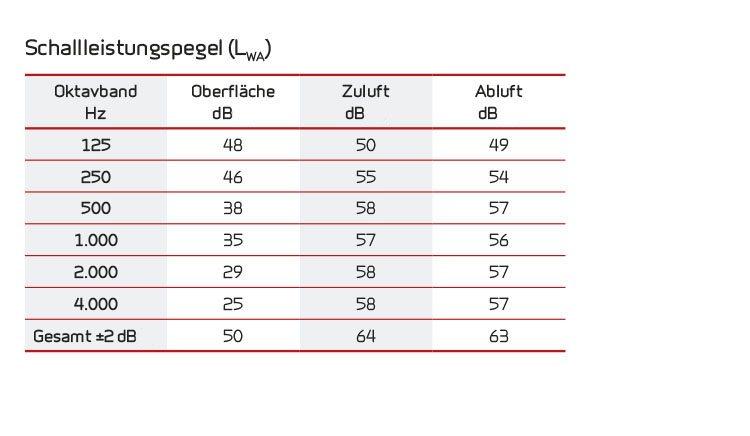

Schalldaten gelten für qV = 210 m3/h und Pt, ext = 100 Pa nach EN 9614-2 für Oberflächen und EN 5136 für Kanäle.

Der Schallleistungspegel LWA sinkt bei abnehmender Luftmenge bzw. abnehmendem Gegendruck.

Der Schalldruckpegel LpA in einem gegebenen Abstand hängt von den akustischen Bedingungen am Installationsort ab.

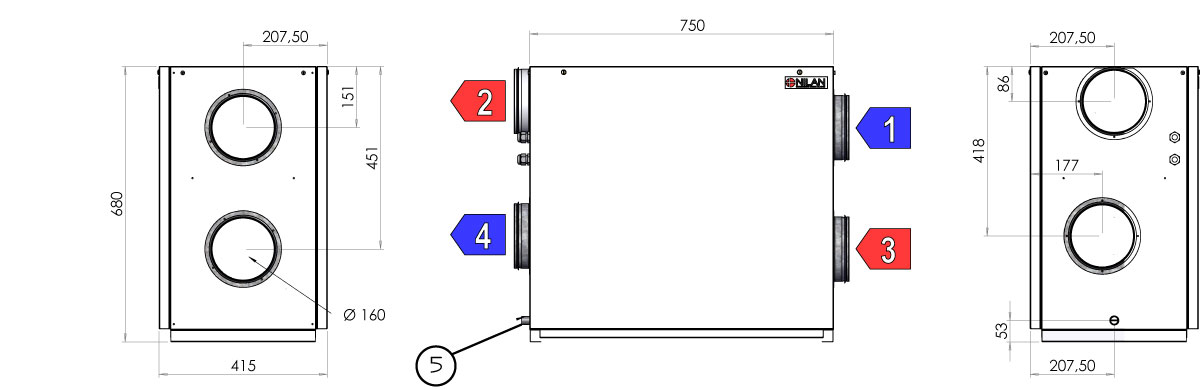

Maßskizze VPL 15:

1: Außenluft
2: Zuluft
3: Abluft
4: Fortluft
5: Kondensatablauf

Die CTS602-Steuerung ist eine fortschrittliche Steuerung für Gewerbegeräte mit vielen Einstellungsoptionen. Die Steuerung wird ab Werk mit einer Grundeinstellung geliefert, die den betrieblichen Wünschen und Anforderungen angepasst werden kann, um einen optimalen Betrieb und Nutzung des Gerätes zu erreichen.

Das HMI Touch Panel bietet einen guten Überblick über den aktuellen Betrieb des Gerätes und verfügt über eine Menüstruktur, in der sowohl Benutzer als auch Installateur einfach navigieren können. Es kann zwischen 2 Titelbildern für den Hauptbildschirm gewählt werden.

Externe Kommunikation

Die CTS602-Steuerung verfügt über ein offenes Modbus RS485-Protokoll, mit dem über externe CTS-Systeme kommuniziert werden kann.

Funktionsübersicht   +Standard
-Zubehör
Alarmmeldungen Beschreibung der Fehler bei Alarmmeldungen. Alarmlog mit den letzten 16 Alarmmeldungen. +
Sammelalarm Die CTS602-Steuerung hat ein Ausgangssignal, das im Falle einer Alarmmeldung ausgelöst wird. Diese kann z.B. einer externen Automatik angeschlossen werden.

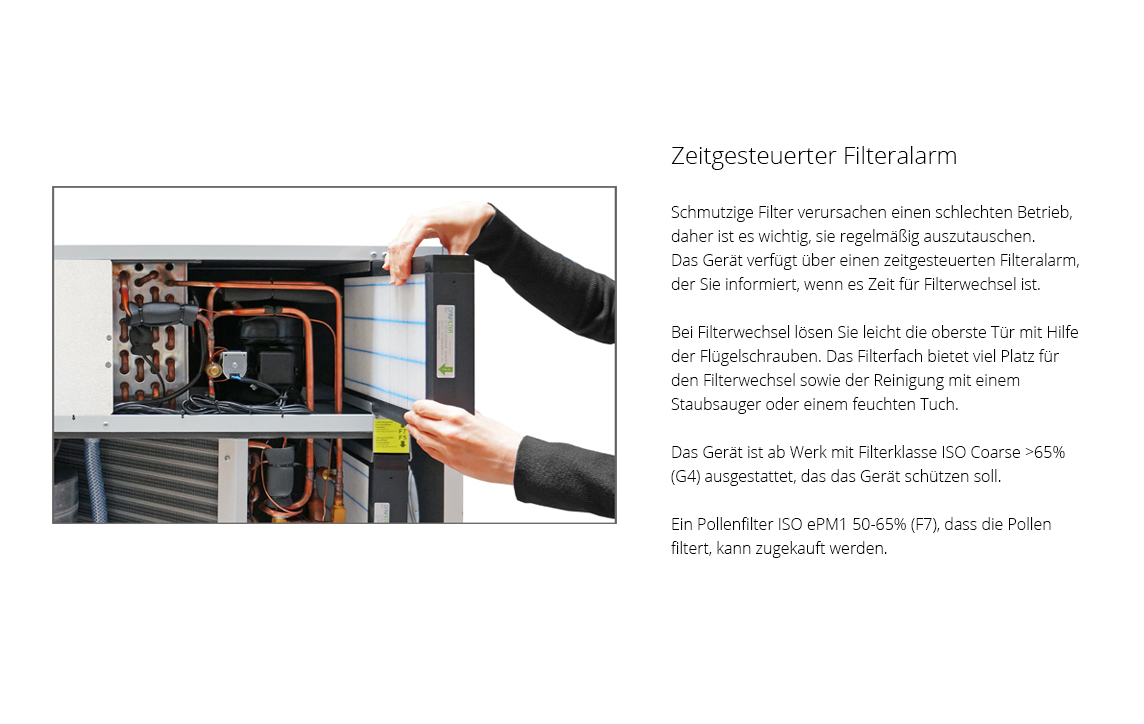

Filterüberwachung Zeitgesteuerter Filteralarm einstellbar auf 30/90/180/360 Tage. +
Datenanzeige Eine Übersicht des aktuellen Betriebes mit z.B. Temperatur, Ventilatorgeschwindigkeit usw. +
Wochenprogramm Die CTS602-Steuerung ist mit 3 Wochenprogrammen ausgestattet, die individuell eingestellt werden können (Werkseinstellung off). +
Feuchtigkeitsregelung Ermöglicht höhere oder niedrigere Lüftungsstufe bei hoher bzw. niedriger Luftfeuchtigkeit. +
Luftqualität Ermöglicht die Einstellung der Lüftung je nach CO2-Niveau der Luft. -
Winter niedrig Beugen Sie niedrige Luftfeuchtigkeit drinnen vor, indem Sie bei niedrigerer Außentemperatur eine niedrigere Lüftungsstufe aktivieren. +
Temperaturregelung Ermöglicht eine Steuerung des Gerätebetriebs nach Raumtemperatur. +
Sommer-/Winterbetrieb Das Gerät kann auf Sommer- und Winterbetrieb eingestellt werden.
Sprache Im Bedienungspanel kann zwischen mehr als 10 Sprachen gewählt werden. +
Benutzerniveaus Das Menü des Bedienungspanels ist in 3 Benutzerniveaus eingeteilt: Benutzer/Installateur/Werk. +
Benutzerwahl 1 Ermöglicht die Überschreibung der Betriebsart durch ein externes potentialfreies Signal. +
Benutzerwahl 2 Ermöglicht die Überschreibung der Betriebsart und Benutzerwahl 1 durch ein externes potentialfreies Signal. -
Luftwechsel Stufenlose Einstellung der vier Lüftungsstufen. Zuluft und Abluft können individuell eingestellt werden. +
Enteisung Automatische temperaturabhängig Funktion zur Enteisung des Gegenstromwärmetauschers, falls sich in ihm Eis gebildet haben sollte. +
Raum niedrig Sicherheitsfunktion, falls das Heizungssystem des Hauses ausfällt, stellt das Lüftungsgerät den Betrieb ein, damit es nicht dazu beiträgt, das Haus weiter abzukühlen. +
Externe Heizung Das Lüftungsgerät kann die externe Wärmeversorgung je nach aktueller Raumtemperatur steuern. +
Externe Feuerautomatik Das Lüftungsgerät kann an einer externen Feuerautomatik oder Feuerthermostat angeschlossen werden, der signalisiert, ob das Gerät den Betrieb einstellen oder weiterlaufen soll. +
Konstantdruckregelung Auf sowohl Abluft- und Zuluftseite kann Dauerdruckregelung installiert werden. -
Verzögerte Inbetriebnahme Ermöglicht eine verzögerte Inbetriebnahme der Ventilatoren zu aktivieren, wenn z.B. eine Verschlussklappe angeschlossen ist. Es ist auch möglich die Werkeinstellungen wieder einzulesen. +
Einstellungen wiederherstellen Aktuelle Einstellungen können gespeichert werden und später wieder eingelesen werden, wenn z.B. der Benutzer die Einstellungen des Gerätes geändert hat. +
Manueller Betrieb Ermöglicht es, die verschiedenen Funktionen manuell zu testen. +
Energiesparfunktion Es kann eine Stromsparfunktion des Betriebes aktiviert werden. +
Modbus  Die Modbus-Adresse des Gerätes kann eingestellt werden. Die Werkseinstellung ist 30. +
Datenlog Die Betriebsdaten des Gerätes könne alle 1-120 Minuten aufgezeichnet werden. Alarmmeldungen werden aufgezeichnet, wenn sie entstehen. +
Bedienungspanel Es kann zwischen 2 Titelbilder für den Hauptbildschirm gewählt werden. +

Weitere Informationen über alle Funktionen finden Sie in der Software- und Montageanleitung des Gerätes.

ACHTUNG! Bei der Aufstellung des Geräts ist ausreichend Platz für spätere Wartungs- und Reparaturarbeiten vorzusehen. Daher sollten vor dem Gerät mindestens 60 cm Platz gelassen werden..

Beim Filtertausch müssen die Filter leicht erreichbar sein und Wärmetauscher, Ventilator oder andere Komponenten müssen sich bei Bedarf problemlos austauschen lassen können.

ACHTUNG! Es ist wichtig, dass das Gerät waagerecht steht, damit das Wasser aus der Kondenswasserschale ablaufen kann.

Das Gerät ist geräusch- und vibrationsarm, wobei dennoch eventuelle Vibrationen berücksichtigt werden müssen, die sich auf Gebäudeteile übertragen können. Um Gerät und Unterlage zu trennen, empfiehlt es sich, Schwingungsdämpfer unter dem Gerät zu montieren. Wir empfehlen ein Abstand von ca. 10 mm zu anderen Gebäudeteilen und festem Inventar eingehalten werden.

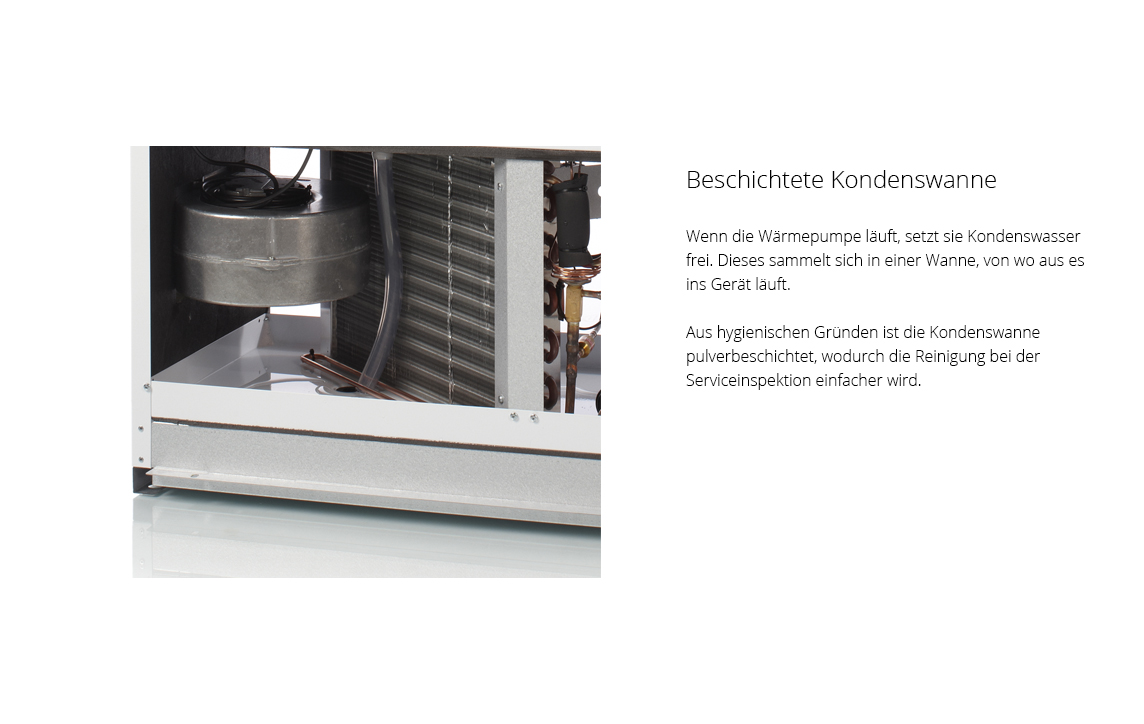

Kondenswasserablauf

ACHTUNG! Es muss ein Siphon eingerichtet werden, um sicherzustellen, dass das Kondenswasser weggeleitet werden kann. Da muss ein Fall von Siphon bis zu Abfluss sein. Wird das Gerät außerhalb der Gebäudehülle aufgestellt, ist es wichtig, den Kondensatablauf durch ein Heißkabel gegen Vereisung zu schützen. Es liegt in der Verantwortung des Installateurs, das Gerät gegen Frost zu schützen. Es liegt in der Verantwortung des Installateurs, den Kondenswasserablauf gegen Vereisung zu schützen.
