HCR 800T

Effiziente und geräuscharme Lüftungseinheit mit Wärme- und Kälterückgewinnung.

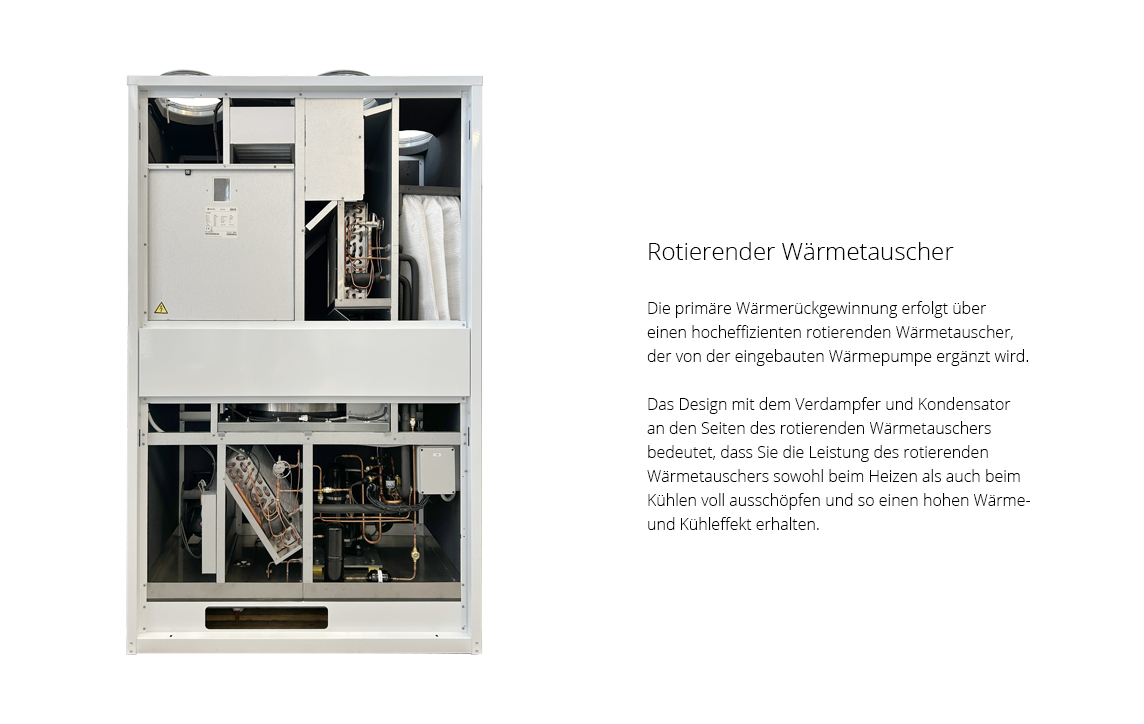

Die HCR 800T ist eine energieeffiziente und leise Lüftungslösung, die einen Rotationswärmetauscher mit einer integrierten Wärmepumpe kombiniert – für optimalen Komfort sowie Wärme- und Kälterückgewinnung. Sie eignet sich sowohl für dezentrale als auch zentrale Lüftungssysteme und ist besonders geeignet für Klassenzimmer, Besprechungsräume, Büros, öffentliche Einrichtungen, Fitnessräume und andere gewerbliche Gebäude – sowie für größere Wohngebäude.

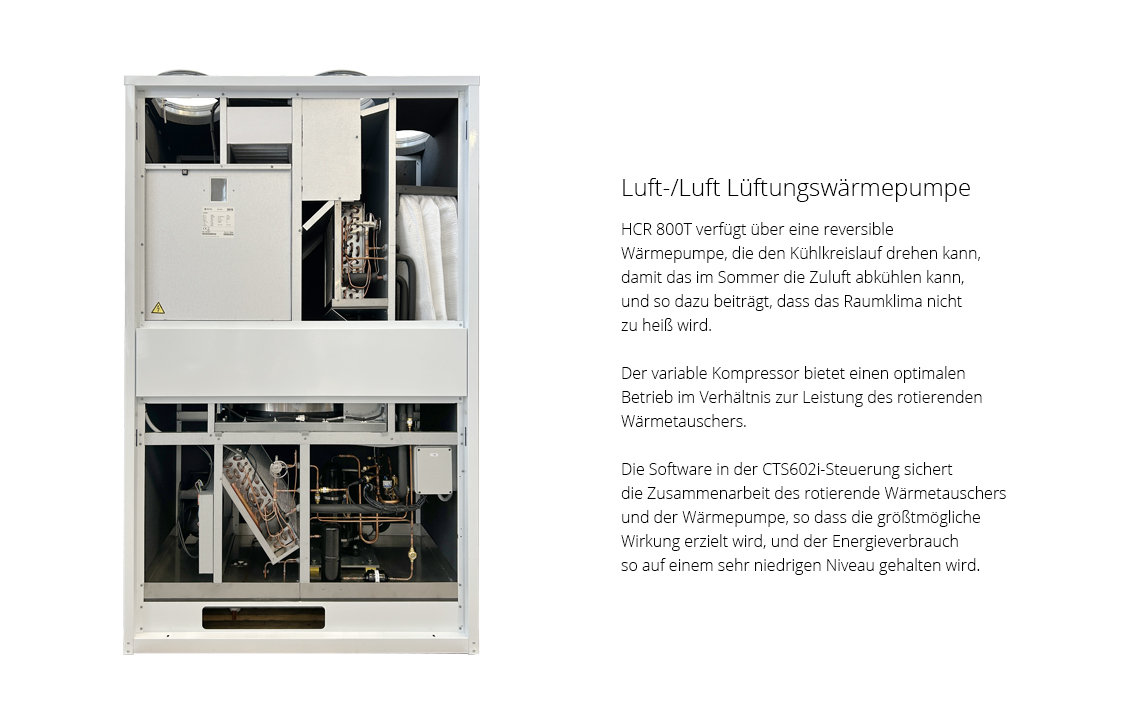

Die Wärmepumpe verfügt über einen reversiblen Kältekreis, sodass die Zulufttemperatur je nach Bedarf angepasst werden kann – unabhängig davon, ob geheizt oder gekühlt werden soll. Die fortschrittliche Steuerung CTS602i ermöglicht eine intuitive Bedienung und eine effiziente Regelung des Raumklimas bei niedrigem Energieverbrauch.

Die HCR 800T wurde mit Blick auf Betriebssicherheit, einfache Installation und wartungsfreundliches Design entwickelt. Die Einheit wird mit einem hermetisch geschlossenen Kältekreis und vorgefülltem Kältemittel geliefert, was den Installationsaufwand reduziert. Mit Luftmengen von bis zu 1.000 m³/h erfüllt die HCR 800T moderne Anforderungen an Komfort und Lüftung – sowohl im gewerblichen als auch im privaten Bereich.


Luftmenge (siehe Planungsdaten für SEL/SFP-Werte)

Min : 0 m3/h
Max : 1000 m3/h
Abmessungen (BxTxH) 1100 x 621 x 1890 mm
Gewicht 205 kg
Gehäusetyp Alu-Zink, weiße Pulverlackierung RAL 9016
Max. Aufnahmeleistung 2,3 kW (Ventilatoren + Kompressor)
Versorgungsspannung 1 x 230V + N, 50 Hz
Max. Strom 1 x 13 A
Kompressor Invertergeregelt
Kühlmittel Kühlkreis R 410 A / 1,2 kg
Kondensat Kapazität 2,5 l/h (25 °C / 70% RH, nominal Luftmenge)
Kondensatablauf PVC, Ø 20×1,5 mm
Filterklasse Außenluft: Taschenfilter ePM1 65% / Abluft: Filter ePM10 50%
Kondensator/Verdampfer (HxB) 404 x 352 mm
Kanalanschlüsse Ø250 mm
Schutzart DS/EN 1886 L2





Heizbetrieb

Luftmenge 800 m3/h 1000 m3/h
Ablufttemperatur + 22 °C / 50% RH + 22 °C / 50% RH
Außentemperatur - 12 °C / 90% RH - 12 °C / 90% RH
Sorptionswärmetauscher 10,98 kW 13,05 kW
Kondensator 2,43 kW 2,53 kW
Gesamte Heizleistung 13,41 kW 15,58 kW
Zulufttemperatur 24,8 °C 21,8 °C
Stromverbrauch des Kompressors 0,56 kW 0,53 kW
Heiz-COP 23,9 29,4



Kühlbetrieb

Luftmenge 800 m3/h 1000 m3/h
Ablufttemperatur + 24 °C / 60% RH + 24 °C / 60% RH
Außentemperatur +35 °C / 60% RH +35 °C / 60% RH
Sorptionswärmetauscher 7,72 kW 8,6 kW
Verdampfer 2,95 kW 3,53 kW
Gesamte Kühlleistung 10,67 kW 12,13 kW
Zulufttemperatur 16,1 °C / 87% RH 20,1 °C / 86,1% RH
Stromverbrauch des Kompressors 1,04 kW 1,02 kW
Kühl-EER 10,26 11,9

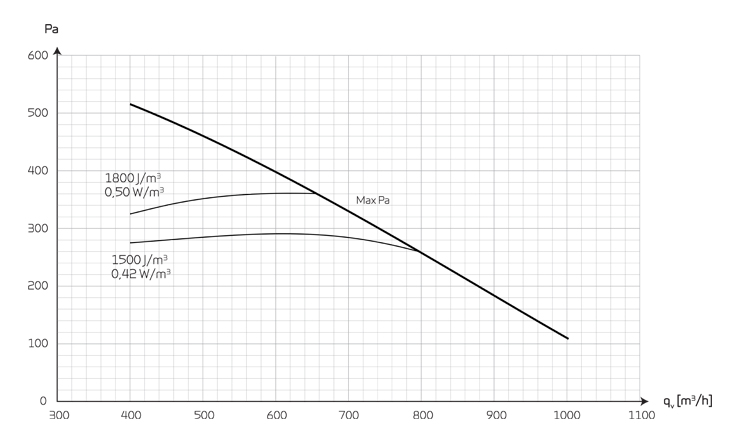

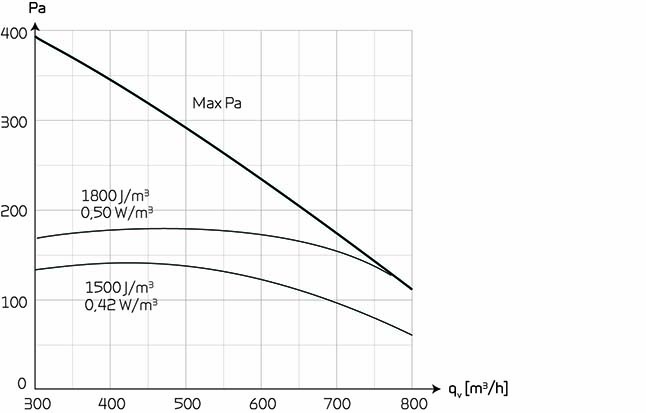

Leistung (Sorptionswärmetauscher)

Leistung eines Gerätes als Funktion von qv og Pt, ext. Elektroeffizienz nach EN 13053 gilt für Geräte mit Filtern, ohne Heizregister.

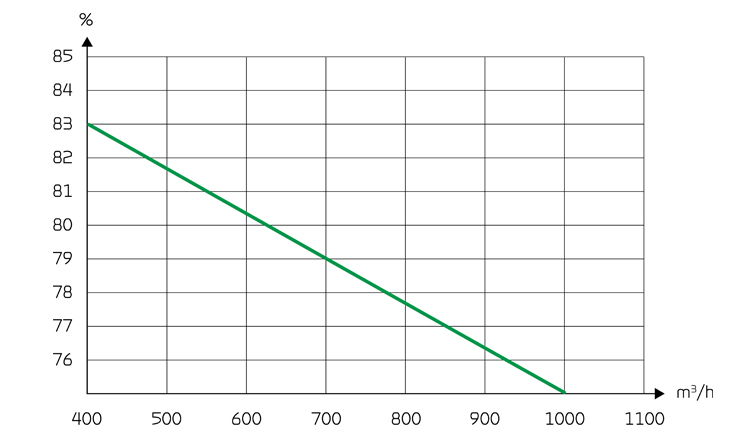

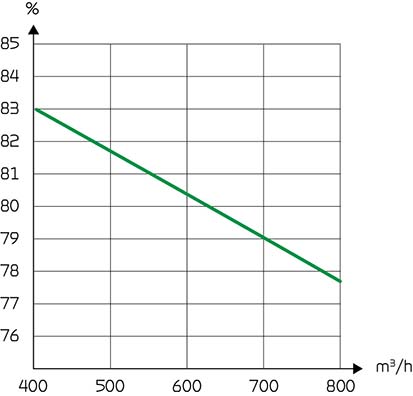

Temperaturwirkungsgrad

Temperturwirkungsgrad für Rotierende Wärmetauscher gemäß EN308 (Trocken).

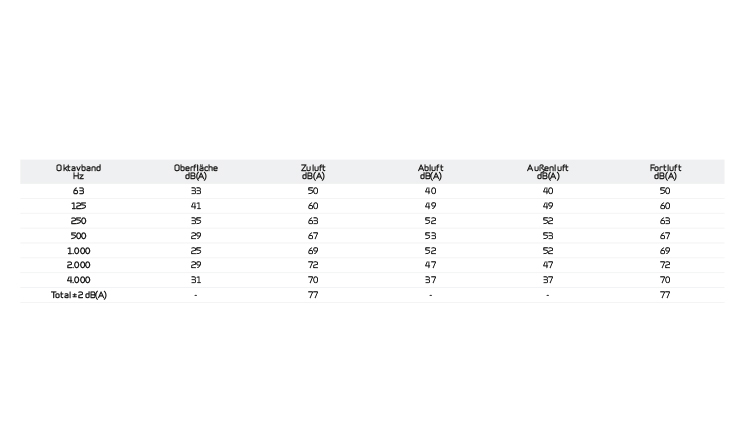

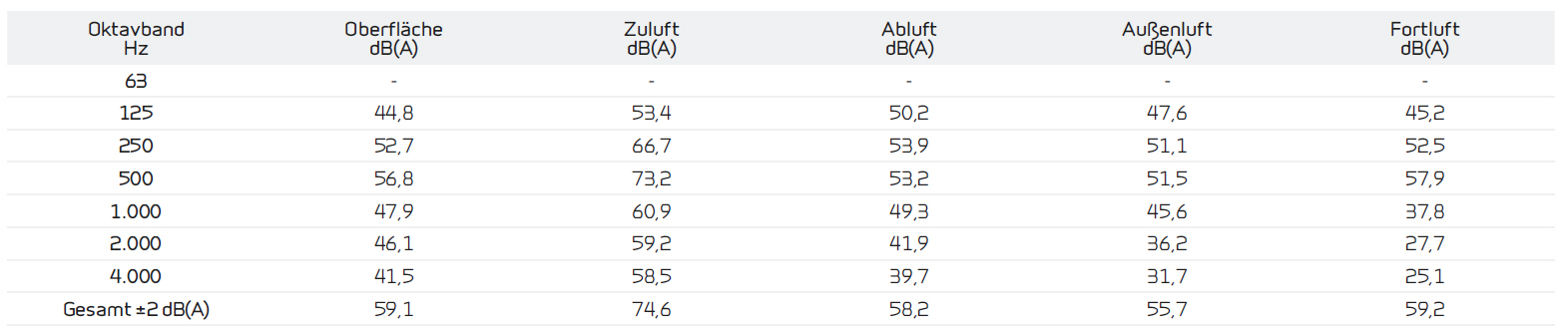

Schalldaten

Schalldaten gelten für qV = 800 m3/h und Pt, ext = 250 Pa nach EN 9614-2 für Oberflächen und EN 5136 für Kanäle.

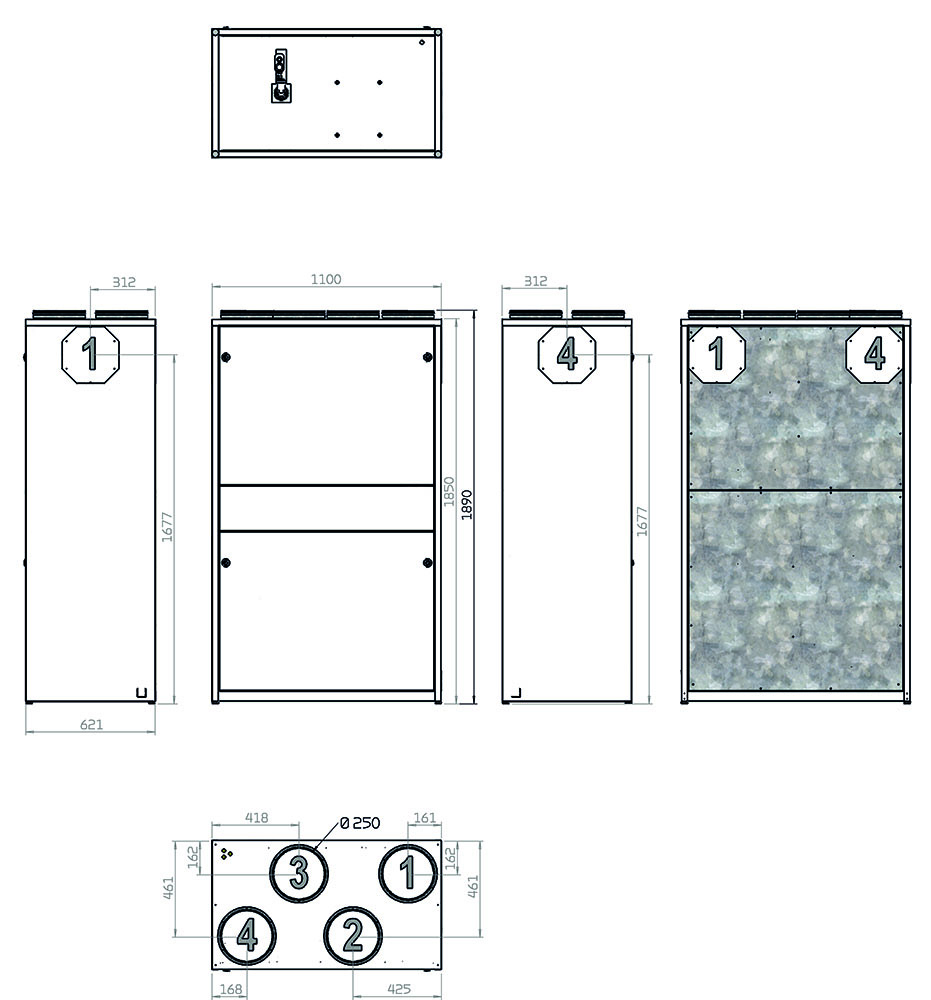

Maßskizze HCR 800T (Standard):



Alle Angaben verstehen sich in mm.

1. Außenluft
2. Zuluft
3. Abluft
4. Fortluft



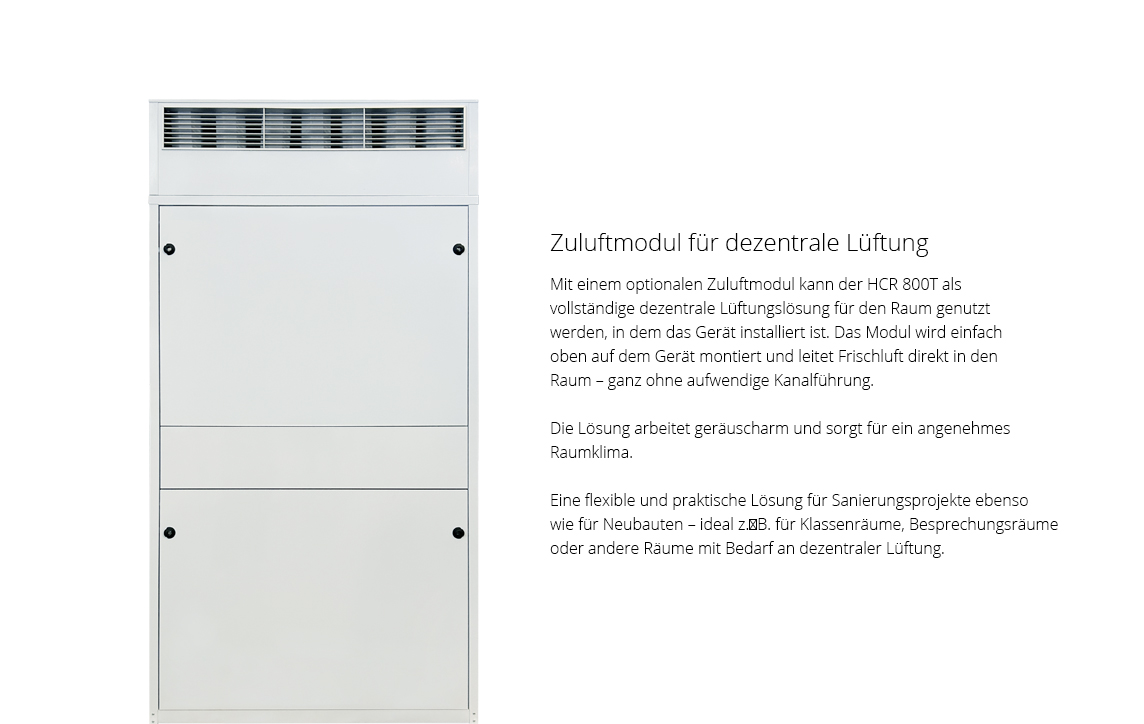

Maßskizze HCR 800T (mit Zuluftmodul):

Alle Angaben verstehen sich in mm.

1. Außenluft
2. Zuluft
3. Abluft
4. Fortluft

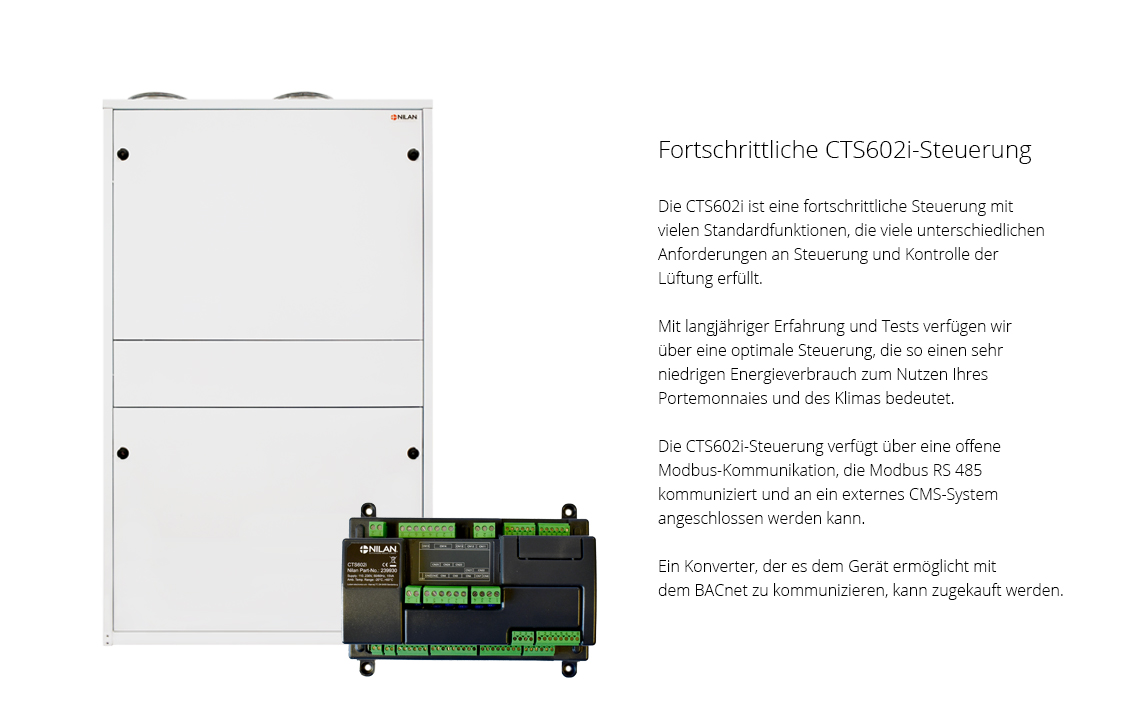

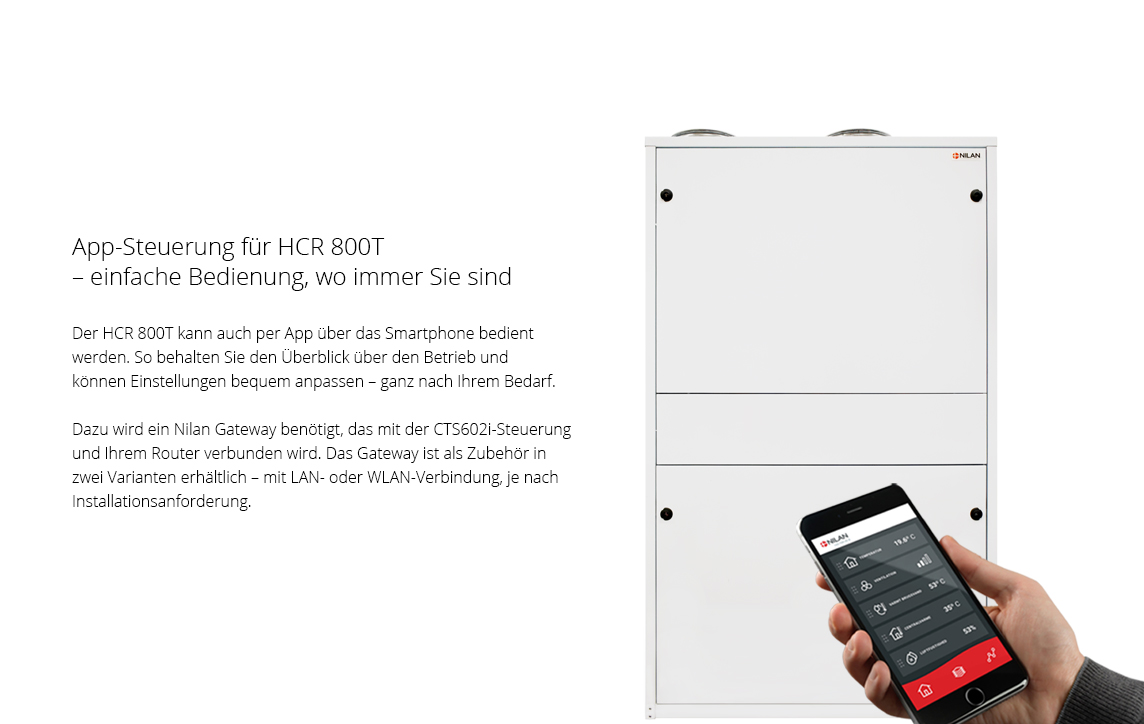

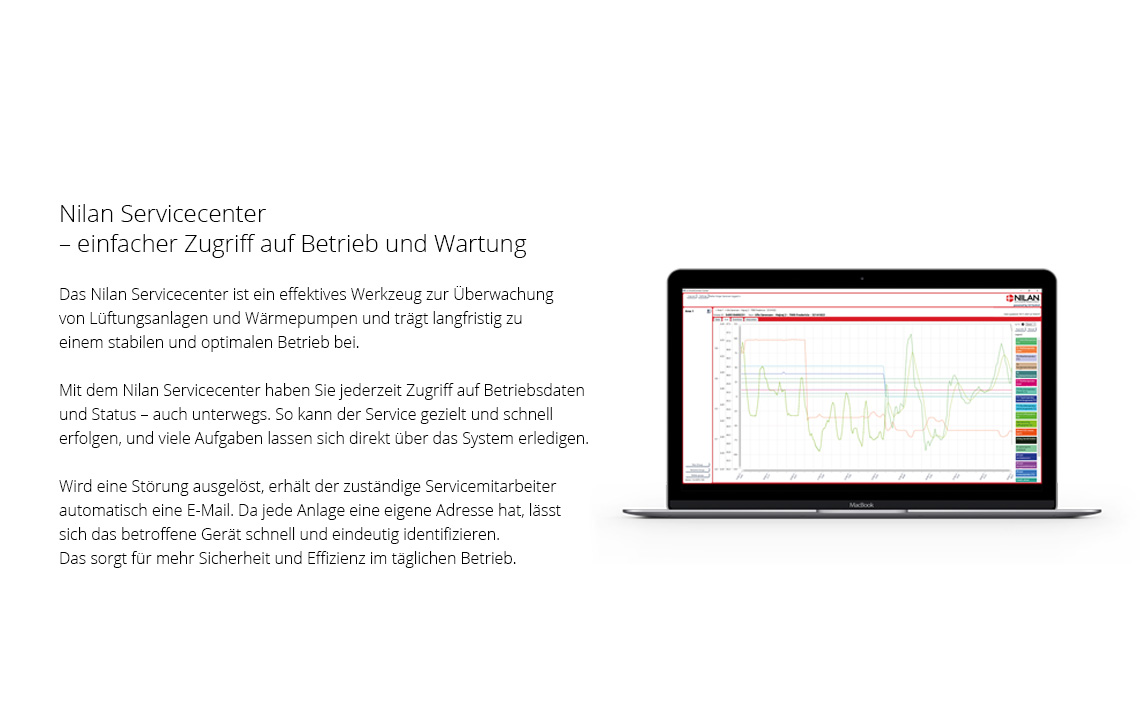

CTS602i-Steuerung – Fortschrittliche und flexible Steuerung für Gewerbeanlagen
Die CTS602i ist eine fortschrittliche Steuerung für Gewerbeanlagen mit zahlreichen Einstellungsmöglichkeiten. Ab Werk wird sie mit einer Standardkonfiguration geliefert, die an spezifische Betriebsanforderungen und Wünsche angepasst werden kann – für optimale Leistung und Effizienz.

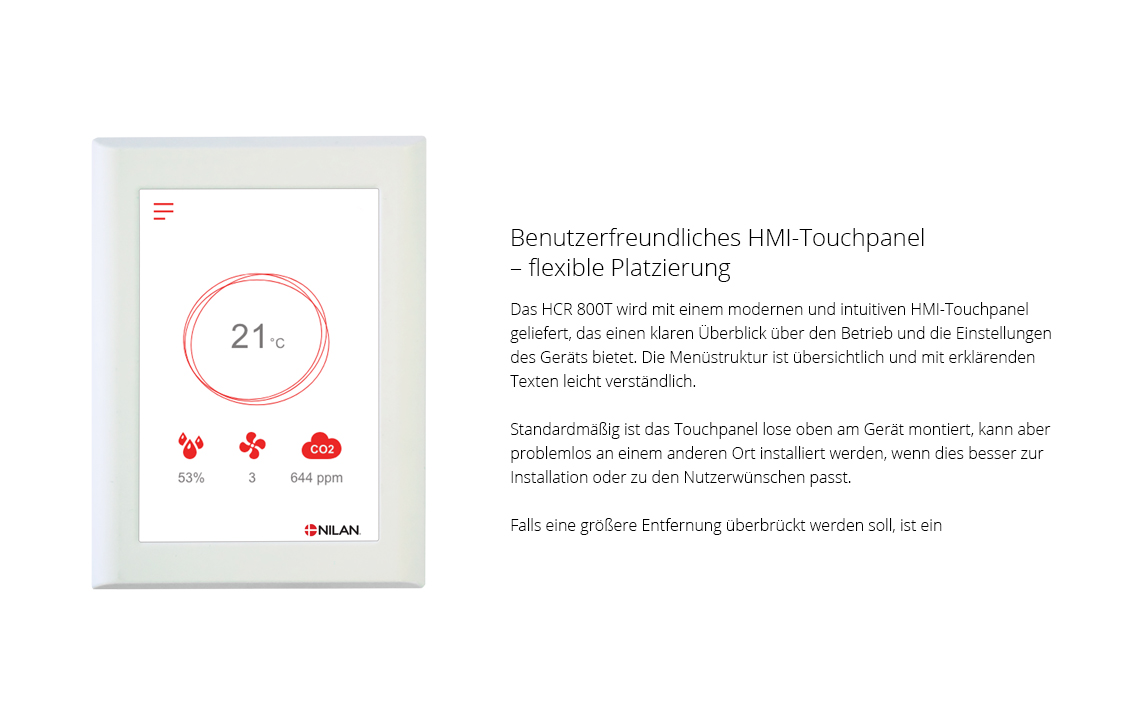

Benutzerfreundliche Bedienung mit HMI-Touchpanel
Das HMI-Touchpanel bietet eine klare Übersicht über den aktuellen Betriebsstatus des Geräts und verfügt über eine intuitive Menüstruktur, die eine einfache Navigation und Einstellung für Anwender und Installateure ermöglicht.

Integration mit externen Systemen
Die CTS602i unterstützt das offene Modbus RS485-Protokoll und ermöglicht so eine nahtlose Kommunikation mit externen Gebäudeleitsystemen.


Funktionsübersicht   +Standard
-Tilbehør
Alarmmeldungen Beschreibung der Fehler bei Alarmmeldungen. Alarmlog mit den letzten 16 Alarmmeldungen. +
Sammelalarm Die CTS602-Steuerung hat ein Ausgangssignal, das im Falle einer Alarmmeldung ausgelöst wird. Diese kann z.B. einer externen Automatik angeschlossen werden.
Filterüberwachung Zeitgesteuerter Filteralarm einstellbar auf 30/90/180/360 Tage. +
Datenanzeige Eine Übersicht des aktuellen Betriebes mit z.B. Temperatur, Ventilatorgeschwindigkeit usw. +
Wochenprogramm Die CTS602-Steuerung ist mit 3 Wochenprogrammen ausgestattet, die individuell eingestellt werden können (Werkseinstellung off). +
Feuchtigkeitsregelung Ermöglicht höhere oder niedrigere Lüftungsstufe bei hoher bzw. niedriger Luftfeuchtigkeit. -
Luftqualität Ermöglicht die Einstellung der Lüftung je nach CO2-Niveau der Luft. -
Winter niedrig Beugen Sie niedrige Luftfeuchtigkeit drinnen vor, indem Sie bei niedrigerer Außentemperatur eine niedrigere Lüftungsstufe aktivieren. +
Temperaturregelung Ermöglicht eine Steuerung des Gerätebetriebs nach Raumtemperatur. +
Sommer-/Winterbetrieb Das Gerät kann auf Sommer- und Winterbetrieb eingestellt werden.
Sprache Im Bedienungspanel Im Bedienungspanel kann zwischen mehr als 10 Sprachen gewählt werden. +
Benutzerniveaus Das Menü des Bedienungspanels ist in 3 Benutzerniveaus eingeteilt: Benutzer/Installateur/Werk. +
Benutzerwahl 1 Ermöglicht die Überschreibung der Betriebsart durch ein externes potentialfreies Signal. +
Elektrisches Nachheizregister Nachheiz-register Mit einem elektrischem Nachheizregister kann die Lufttemperatur gesteuert werden, und das Gerät kann bei der Erwärmung des Hauses helfen. -
Wasser-Nachheizregister Mit einem Wasser-Nachheizregister kann die Lufttemperatur gesteuert werden, und das Gerät kann bei der Erwärmung des Hauses helfen. -
Frostschutz Um ein mögliches Wasserheizregister gegen Gefriersprengungen zu schützen, wird das Gerät den Betrieb einstellen und einen Alarmmeldung abgeben, sollte die Temperatur des Wasser-Nachheizregisters zu niedrig werden. -
Luftwechsel Stufenlose Einstellung der vier Lüftungsstufen. Zuluft und Abluft können individuell eingestellt werden. +
Enteisung Automatische temperaturabhängig Funktion zur Enteisung der Wärmepumpe, falls sich in ihm Eis gebildet haben sollte. +
Raum niedrig Sicherheitsfunktion, falls das Heizungssystem des Hauses ausfällt, stellt das Lüftungsgerät den Betrieb ein, damit es nicht dazu beiträgt, das Haus weiter abzukühlen. +
Externe Feuerautomatik Das Lüftungsgerät kann an einer externen Feuerautomatik oder Feuerthermostat angeschlossen werden, der signalisiert, ob das Gerät den Betrieb einstellen oder weiterlaufen soll. +
Integrierte Feuerautomatik Das Lüftungsgerät kann mit integrierter Feuerautomatik zur Steuerung des Feuer- und Rauchklappen geliefert werden. -
Konstantdruckregelung Auf sowohl Abluft- und Zuluftseite kann Dauerdruckregelung installiert werden. -
Verzögerte Inbetriebnahme Ermöglicht eine verzögerte Inbetriebnahme der Ventilatoren zu aktivieren, wenn z.B. eine Verschlussklappe angeschlossen ist. Es ist auch möglich die Werkeinstellungen wieder einzulesen. +
Einstellungen wiederherstellen Aktuelle Einstellungen können gespeichert werden und später wieder eingelesen werden, wenn z.B. der Benutzer die Einstellungen des Gerätes geändert hat. +
Manueller Betrieb Ermöglicht es, die verschiedenen Funktionen manuell zu testen. +
Modbus  Die Modbus-Adresse des Gerätes kann eingestellt werden. Die Werkseinstellung ist 30. +
Datenlog Die Betriebsdaten des Gerätes könne alle 1-120 Minuten aufgezeichnet werden. Alarmmeldungen werden aufgezeichnet, wenn sie entstehen. +
Bedienungspanel Die Vorderseite des Bedienfelds zeigt das den aktuellen Betrieb des Geräts. +

Weitere Informationen über alle Funktionen finden Sie in der Software- und Montageanleitung des Gerätes.
