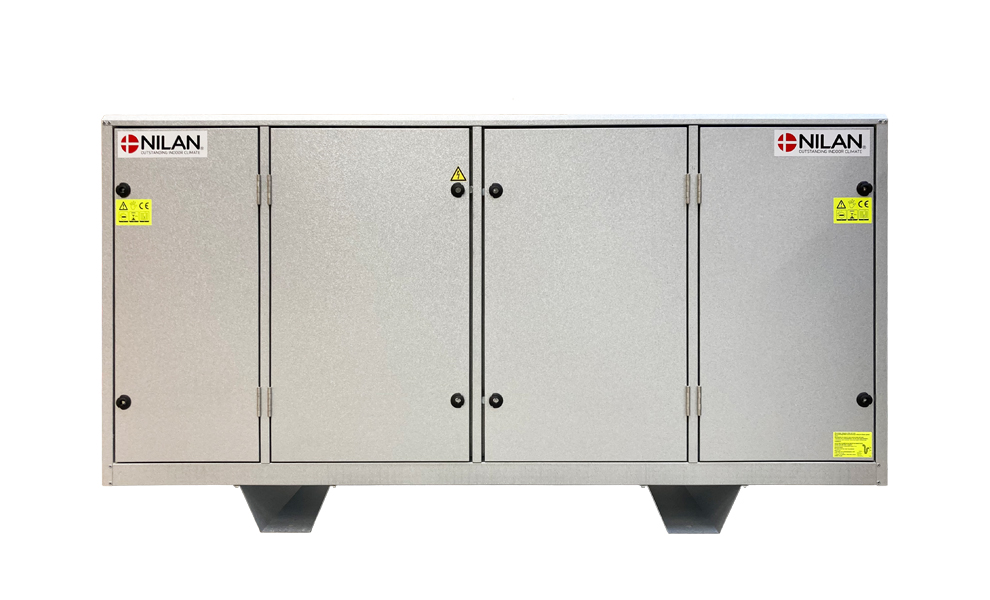

VPR 240

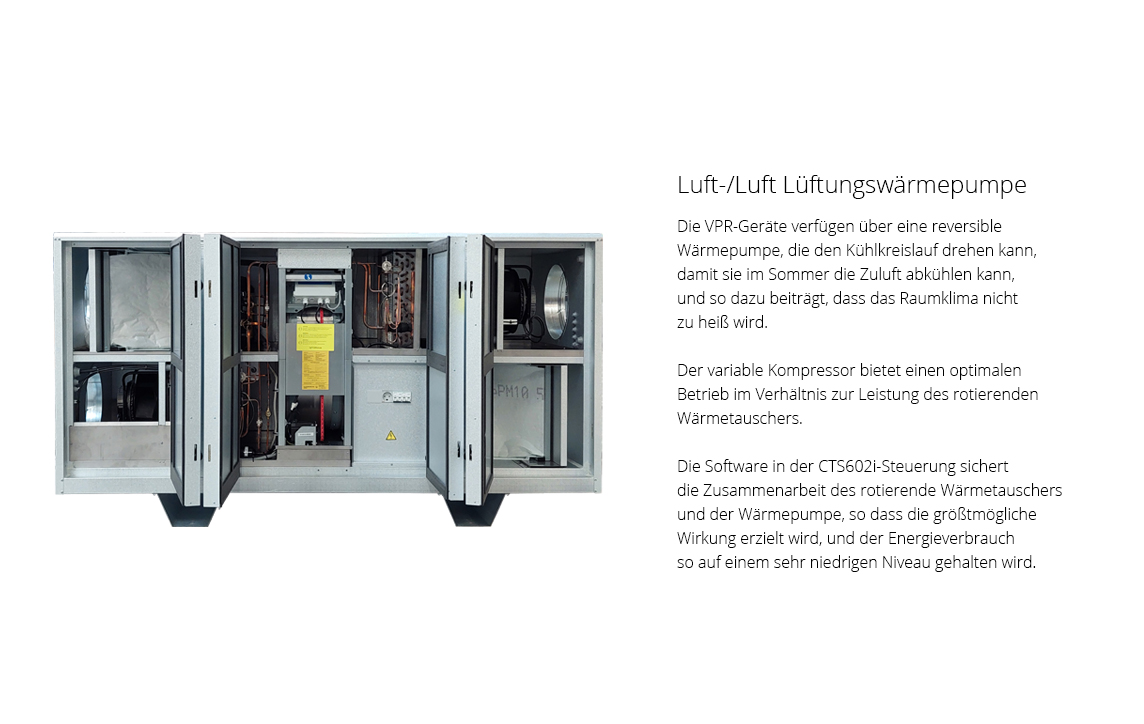

VPR 240 ist ein Lüftungsgerät mit Wärmerückgewinnung über einen rotierenden Wärmetauscher in Kombination mit einer Wärmepumpe. Die reversible Wärmepumpe kann die Zuluft je nach Bedarf kühlen oder erwärmen.

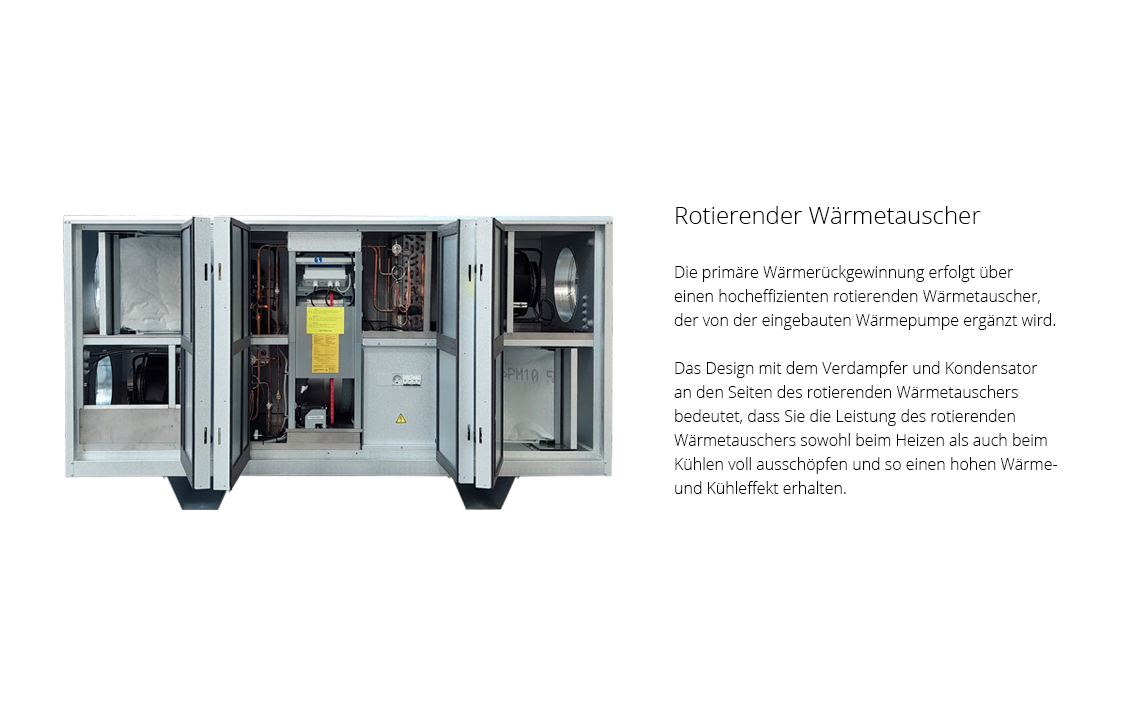

Mit dem rotierenden Wärmetauscher in Kombination mit einer optimalen Platzierung der Kondensator- und Verdampfer Oberfläche erzielt das Gerät einen sehr hohen Kühl- und Heizeffekt und somit auch einen sehr guten COP. Der variable Kompressor des Gerätes ermöglicht eine sehr präzise Regelung der Zulufttemperatur.

Serienmäßig wird die VPR mit einem Kondensationswärmetauscher produziert. Für noch mehr Kühlleistung kann ein Sorptionswärmetauscher gewählt werden.

VPR 240 wird häufig in Gebäuden mit Kühlbedarf eingesetzt, z. B. in Büros, Geschäftsräume, Konzertsäle, Fitnesscenter usw.


Luftmenge

Min : 800 m3/h
Max : 2650 m3/h
Abmessungen (B×T×H) 2300 x 910 x 1040 mm
Gewicht 405 kg
Gehäusetyp Stahlblech Aluzink
Ventilatortyp Kammerventilator mit B-Laufrad, angetrieben von einem sparsamen EC-Motor
Filterklasse Standard Taschenfilter ISO ePM10 >60% (M5) Abluft und ISO ePM1 50% (F7) Außenluft
Kanalanschlüsse Ø 400 mm
Kondensatablauf PVC Ø 20 x 1,5 mm
Versorgungsspannung 3 x 400V + N, 50 Hz
Max. Strom 3 x 16 A
Schutzart DS/EN 1886 L2
Variabler Kompressor Frequenzgeregelten
Kühlmittel Kühlkreis R 410 A / 2,0 kg
Kondensator/Verdampfer (HxB) 429 x 622 mm
Kondensat Kapazität 5,5 l/h (25 °C / 70% RH, nominal Luftmenge)



Motor und Motorsteuerung

Motortyp EC-Motor
Motorklasse gemäß IEC 60034-30 IE3 (Premium efficiency)
Versorgungsspannung 1 x 230 V
Überstromschutz Eingebaut
Regelsignal mit anderer Automatik 0 - 10 V
Medientemperatur (Luft) -20 / +40 ºC
Umgebungstemperatur (Betrieb) -20 / +40 ºC

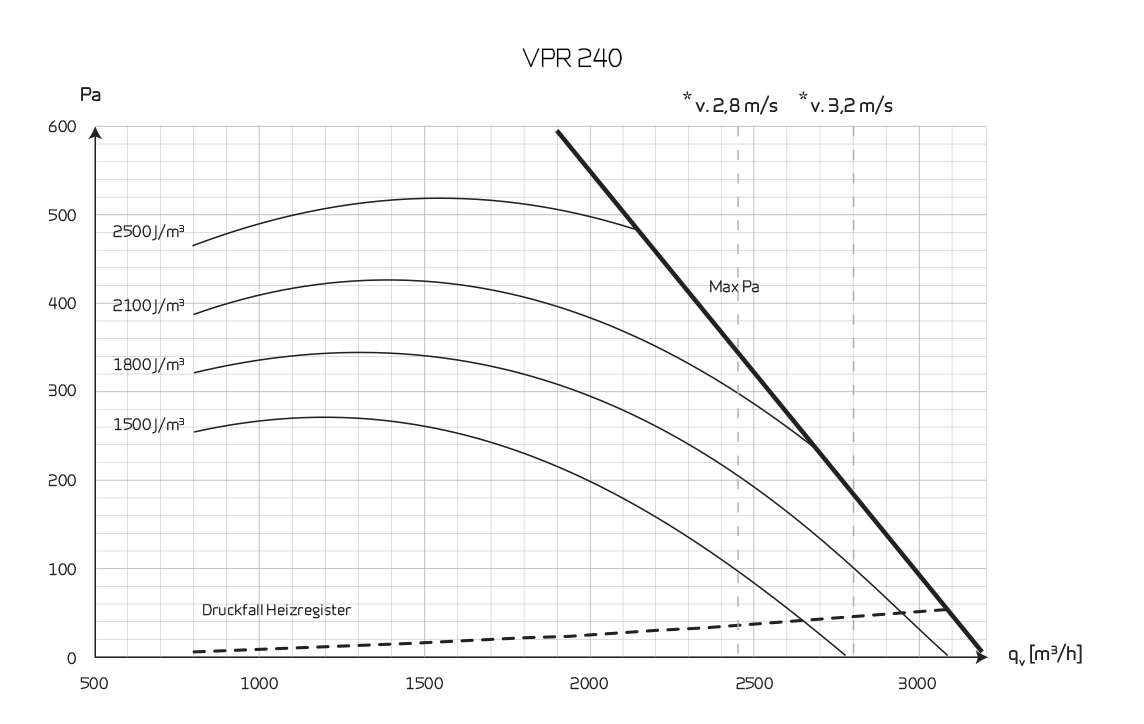

Leistung (Kondensationstauscher)

Die folgenden Daten werden auf Basis eines Kondensationstauschers berechnet.

Leistung eines Standardgerätes als Funktion von qv og Pt, ext.

Elektroeffizienz nach EN 1353 gilt für Standardgeräte mit ISO ePM10 >60% (M5) und ISO ePM1 50% (F7) Filtern und ohne Heizregister.

* Die Luftgeschwindigkeit über der Verdampferoberfläche wird bei Meter pro Sekunde gemessen.

Achtung! SFP-Werte werden gemessen und als Gesamtwert für beide Ventilatoren angegeben.

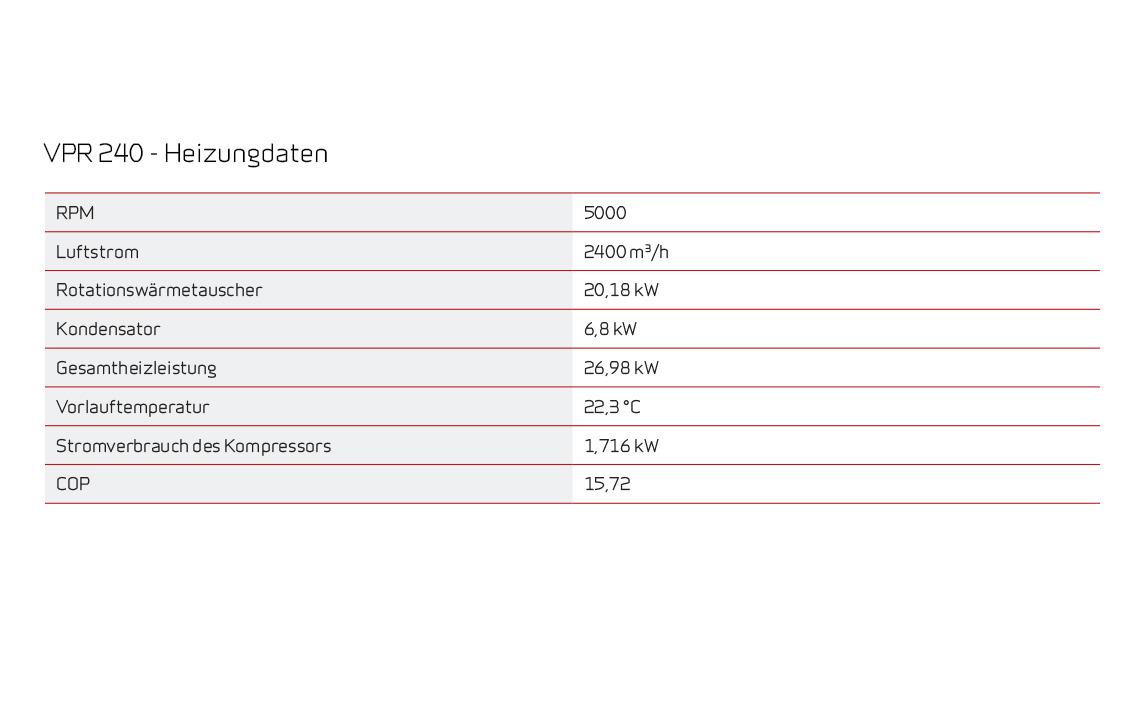

Heizungdaten (Kondensationstauscher)

Die folgenden Daten werden auf Basis eines Kondensationstauschers berechnet.

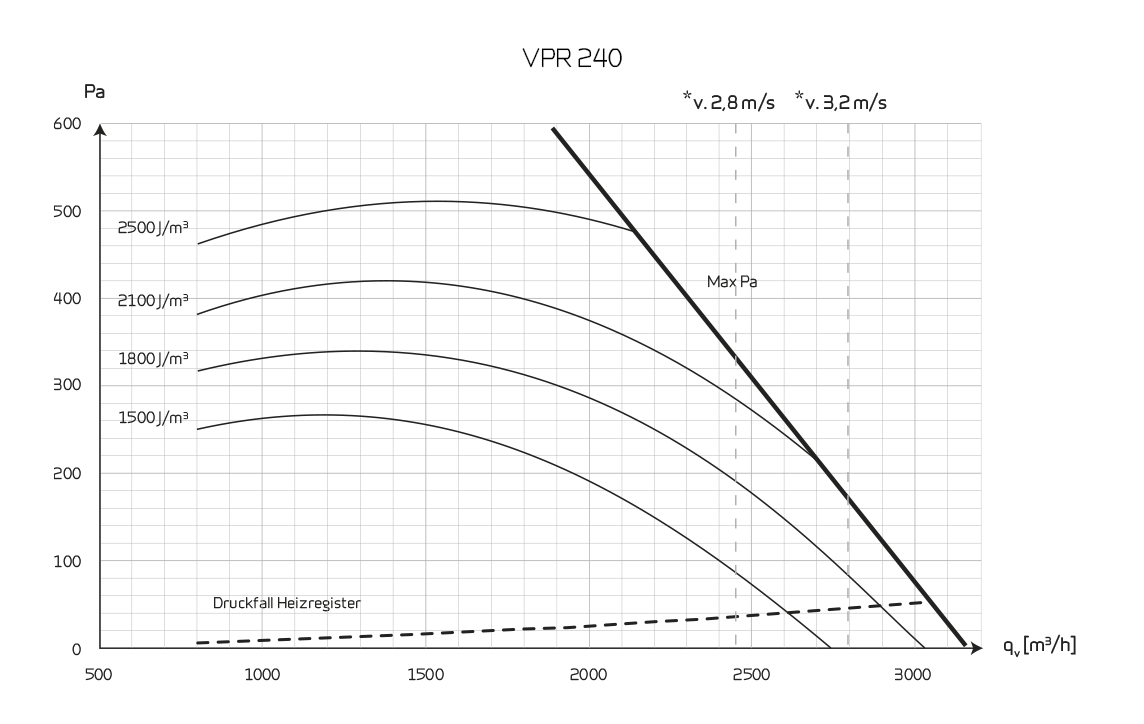

Leistung (Sorptionstauscher)

Die folgenden Daten werden auf Basis eines Sorptionstauschers berechnet.

Leistung eines Standardgerätes als Funktion von qv og Pt, ext.

Elektroeffizienz nach EN 13141-7 gilt für Standardgeräte mit ISO ePM10 >60% (M5) und ISO ePM1 50% (F7) Filtern und ohne Heizregister.

* Die Luftgeschwindigkeit über der Verdampferoberfläche wird bei Meter pro Sekunde gemessen.

Achtung! SFP-Werte werden gemessen und als Gesamtwert für beide Ventilatoren angegeben.

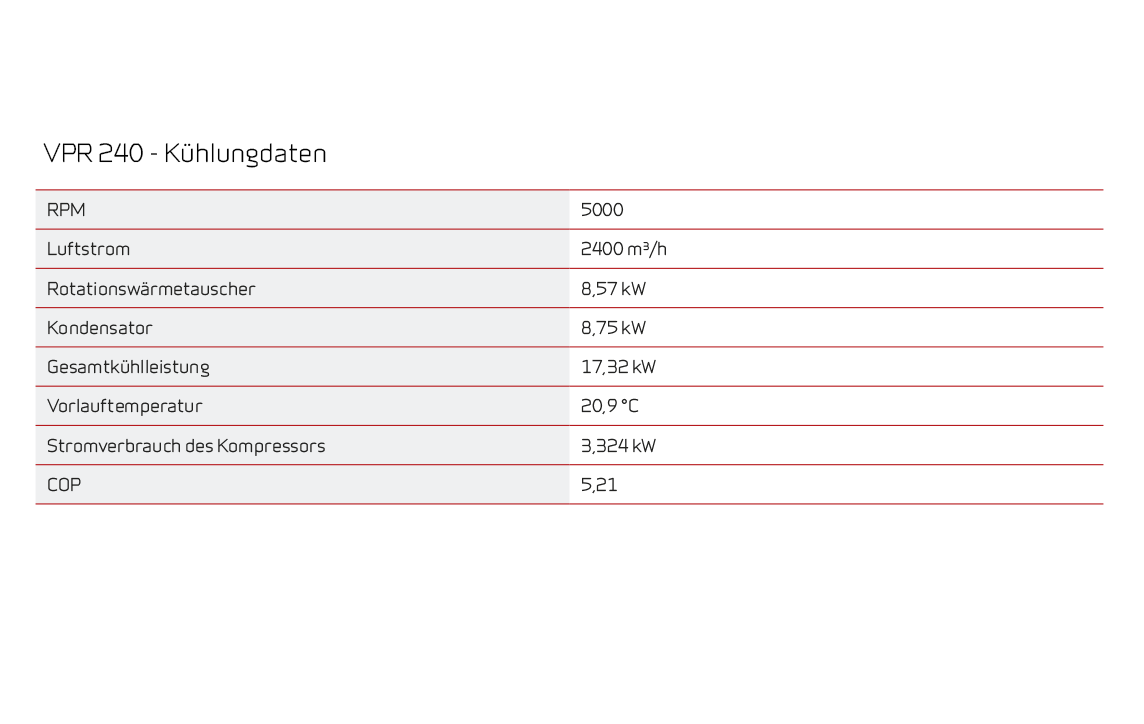

Kühlungdaten (Sorptionstauscher)

Die folgenden Daten werden auf Basis eines Sorptionstauschers berechnet.

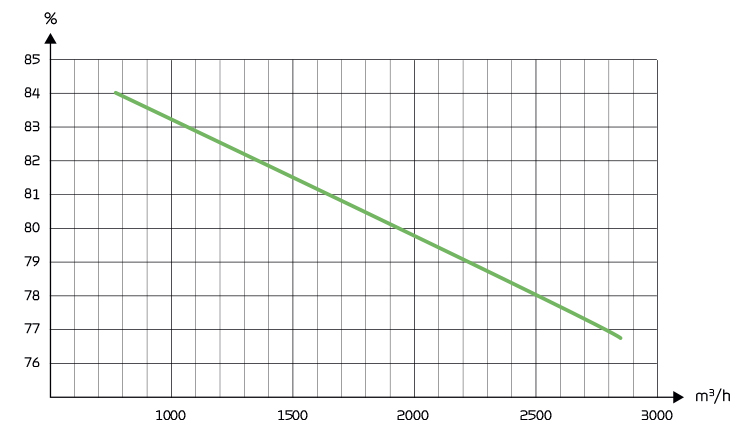

Temperaturwirkungsgrad

Temperturwirkungsgrad für Rotierende Wärmetauscher gemäß EN308 (Trocken).

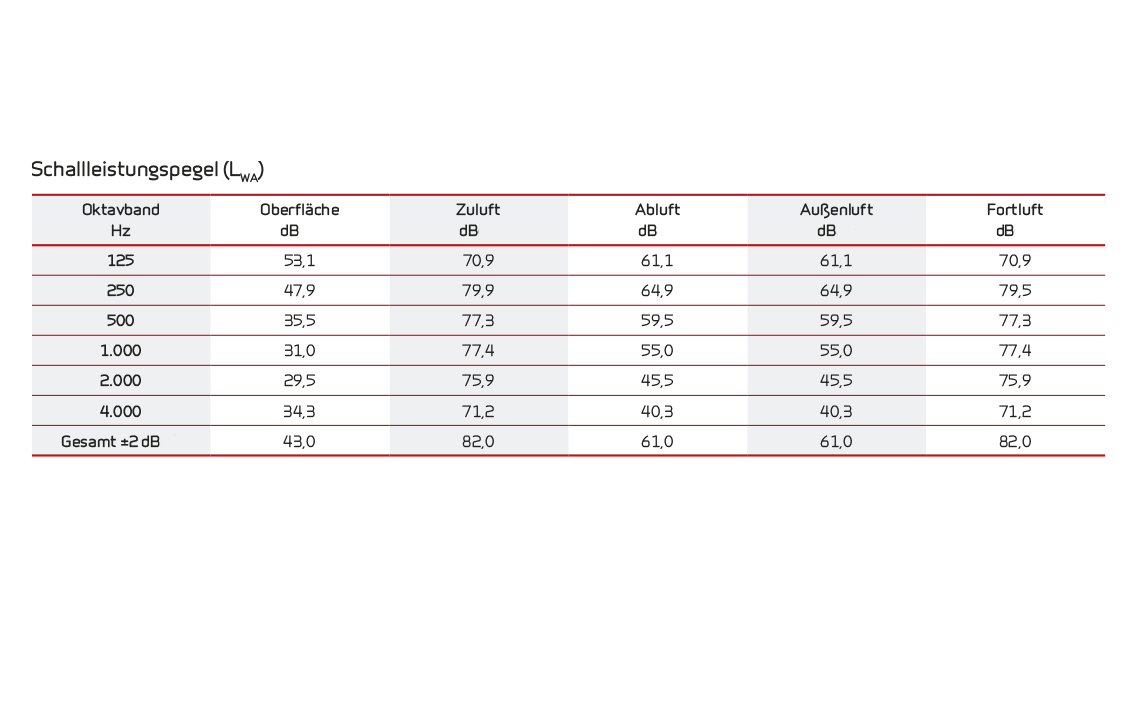

Schalldaten

Schalldaten gelten für qV = 2400 m3/h und Pt, ext = 250 Pa nach EN 9614-2 für Oberflächen und EN 5136 für Kanäle.

Der Schallleistungspegel LWA sinkt bei abnehmender Luftmenge, bzw. abnehmendem Gegendruck.

Der Schalldruckpegel LpA in einem gegebenen Abstand hängt von den akustischen Bedingungen am Installationsort ab.

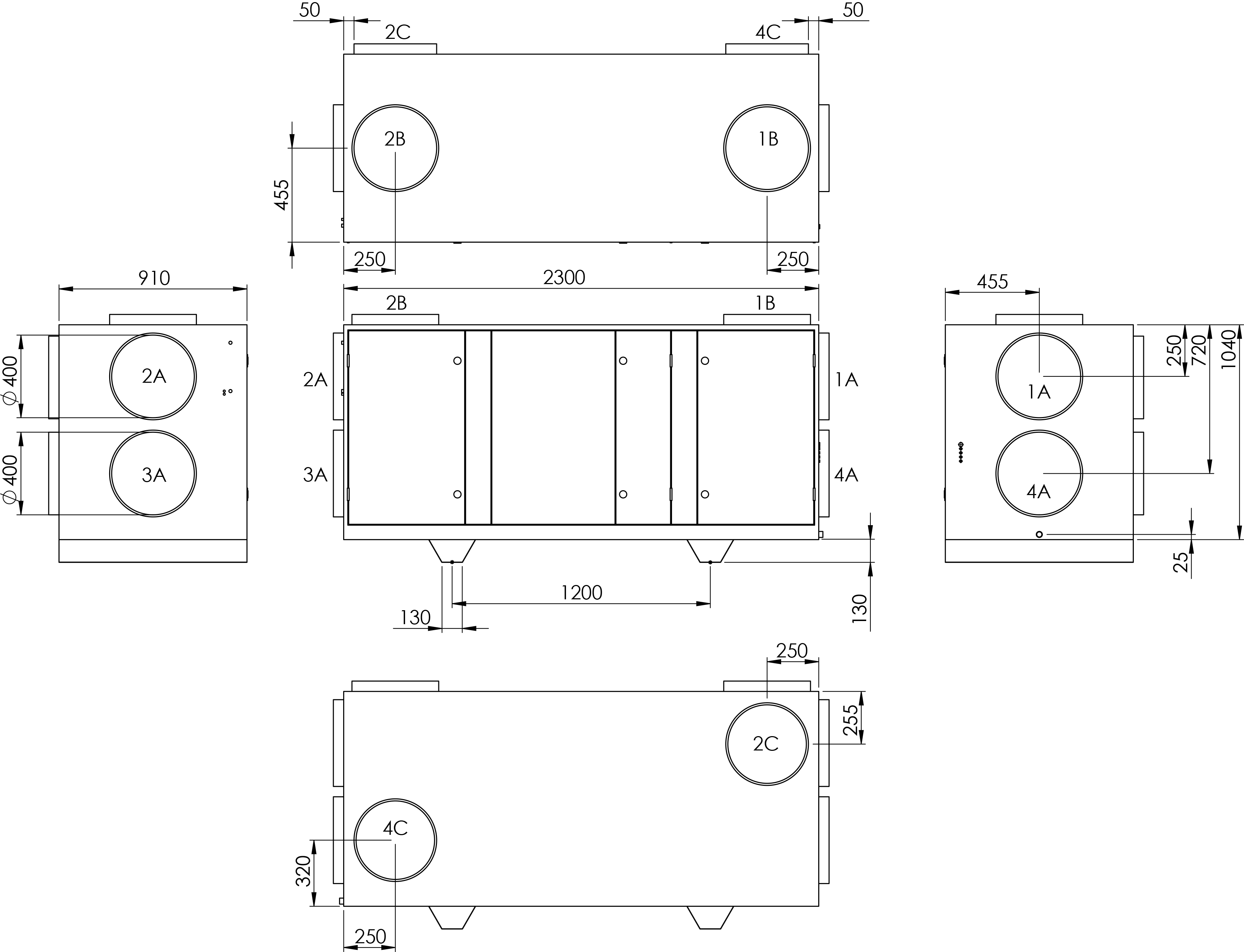

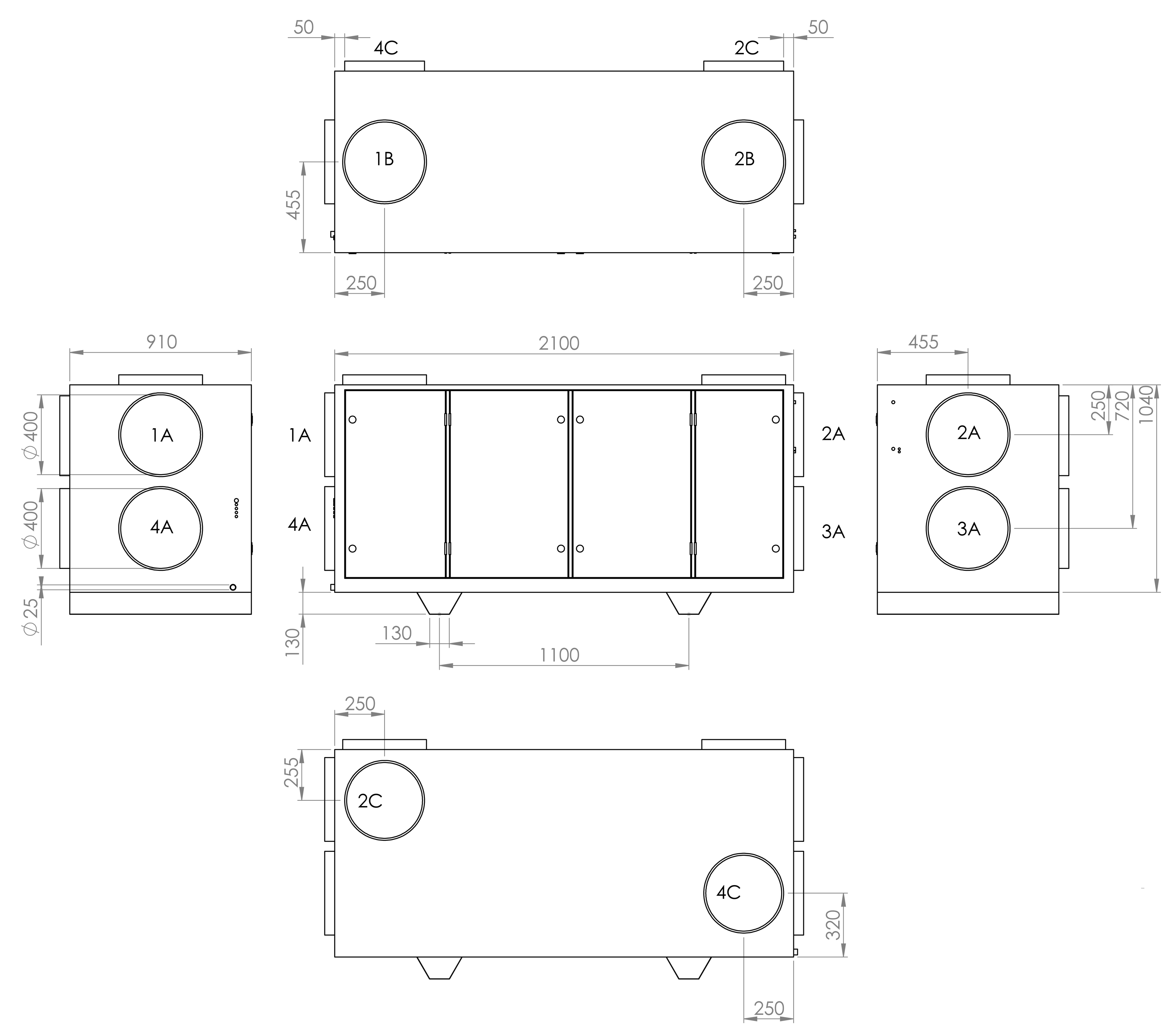

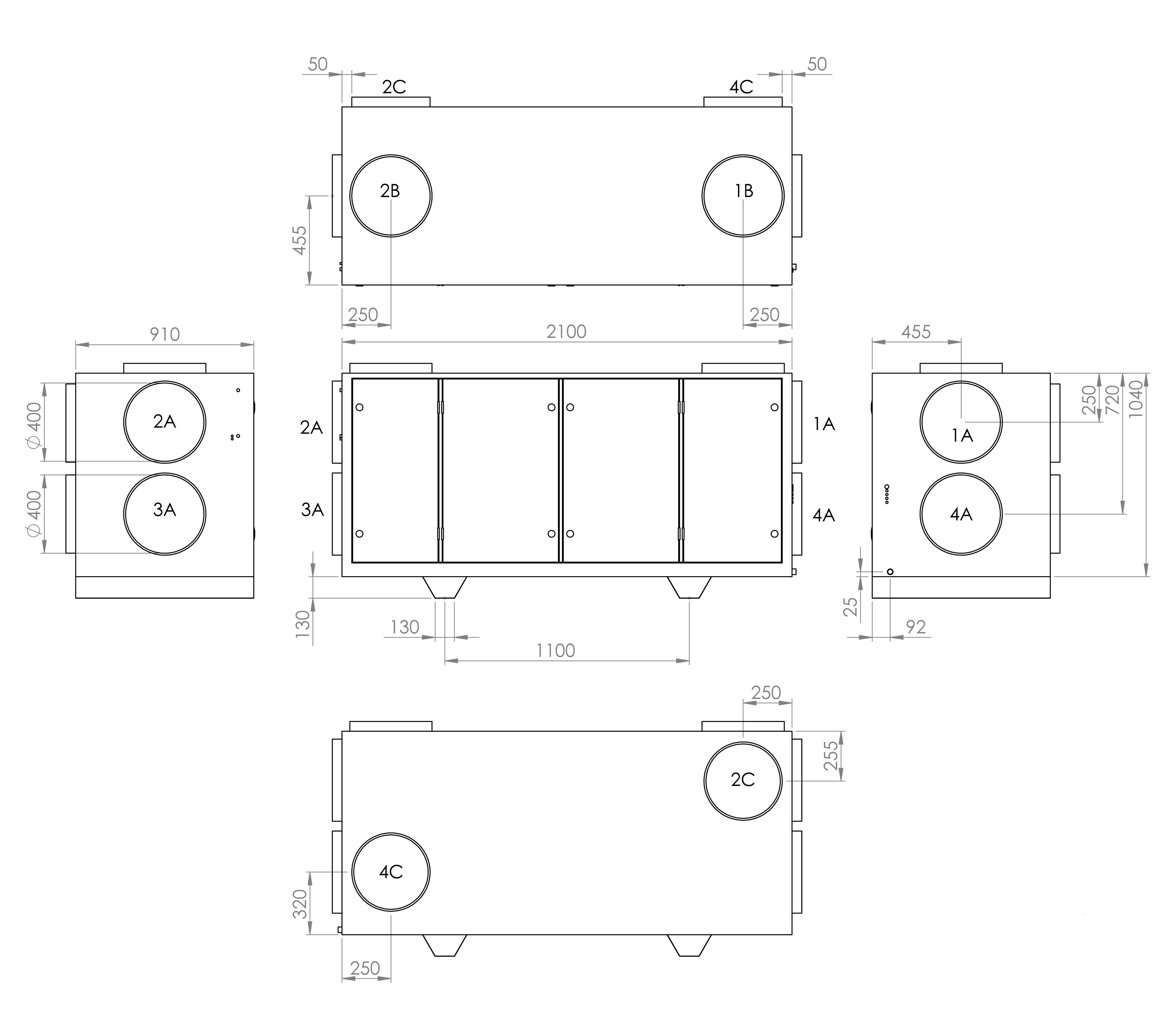

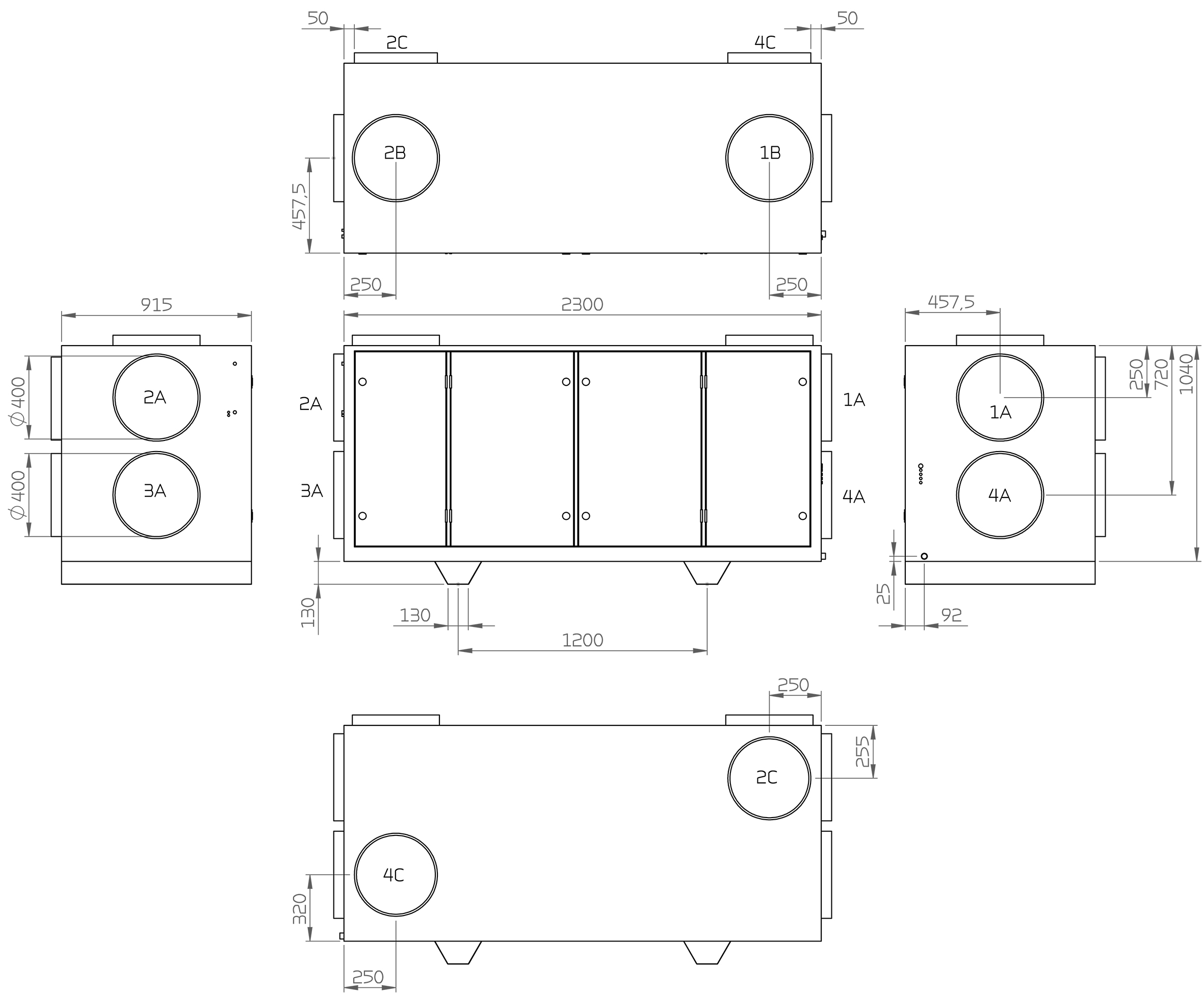

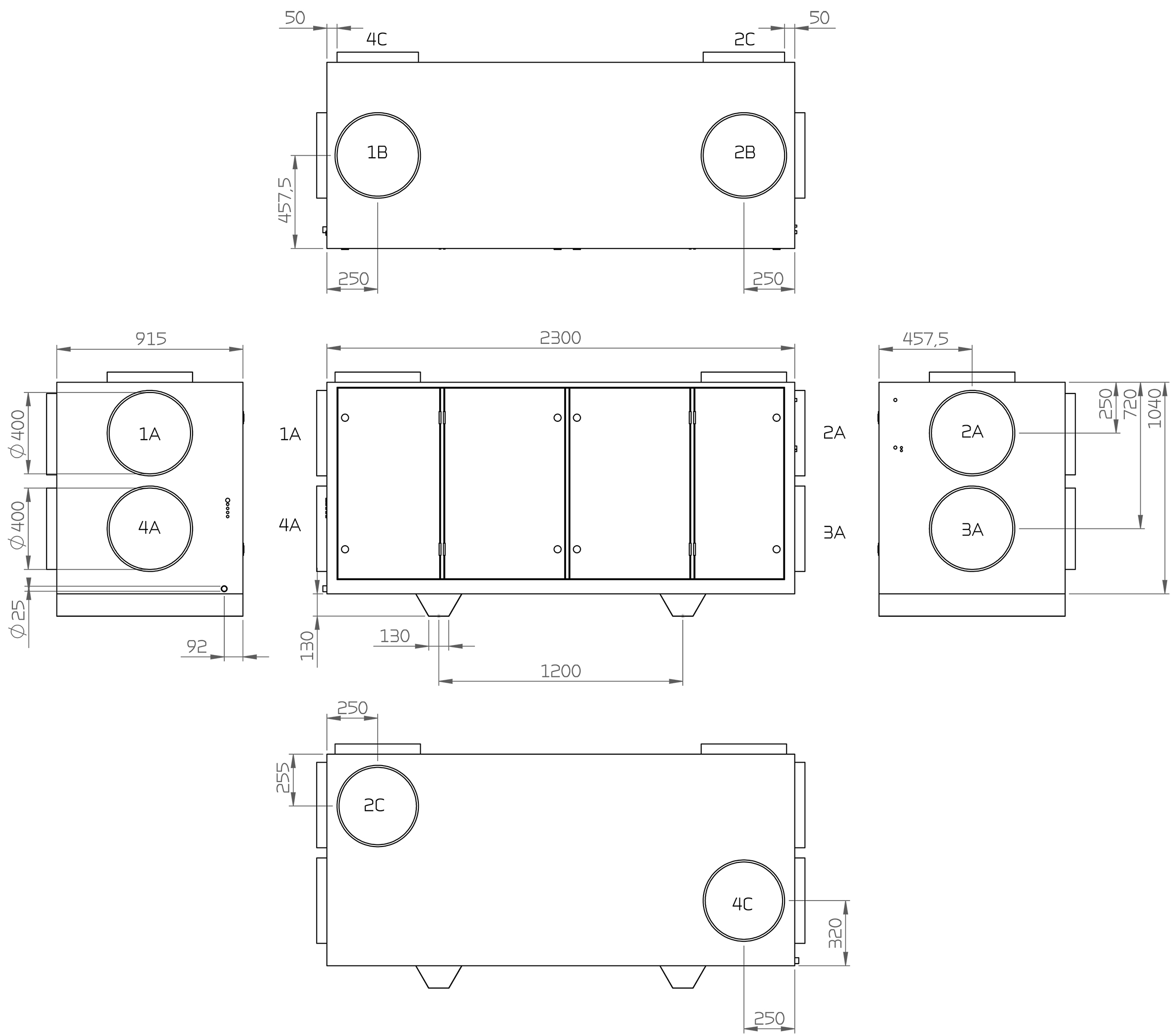

Maßskizze VPR 240:

Die Maßzeichnung zeigt die Ausführung mit linkem Wandanschlag.
Das Gerät ist auch mit rechtem Wandanschlag erhältlich.



Alle Angaben verstehen sich in mm.

1. Außenluft
2. Zuluft
3. Abluft
4. Fortluft

A. Giebelplatzierung
B. Topplatzierung
C. Rückseiteplatzierung

Die CTS602i-Steuerung ist eine fortschrittliche Steuerung für Gewerbegeräte mit vielen Einstellungsoptionen. Die Steuerung wird ab Werk mit einer Grundeinstellung geliefert, die den betrieblichen Wünschen und Anforderungen angepasst werden kann, um einen optimalen Betrieb und Nutzung des Gerätes zu erreichen.

Das HMI Touch Panel bietet einen guten Überblick über den aktuellen Betrieb des Gerätes und verfügt über eine Menüstruktur, in der sowohl Benutzer als auch Installateur einfach navigieren können. Es kann zwischen 2 Titelbildern für den Hauptbildschirm gewählt werden.

Externe Kommunikation

Die CTS602i-Steuerung verfügt über ein offenes Modbus RS485-Protokoll, mit dem über externe CTS-Systeme kommuniziert werden kann.

Funktionsübersicht   +Standard
-Zubehör
Alarmmeldungen Beschreibung der Fehler bei Alarmmeldungen. Alarmlog mit den letzten 16 Alarmmeldungen. +
Sammelalarm Die CTS602-Steuerung hat ein Ausgangssignal, das im Falle einer Alarmmeldung ausgelöst wird. Diese kann z.B. einer externen Automatik angeschlossen werden.
Filterüberwachung Zeitgesteuerter Filteralarm einstellbar auf 30/90/180/360 Tage. +
Datenanzeige Eine Übersicht des aktuellen Betriebes mit z.B. Temperatur, Ventilatorgeschwindigkeit usw. +
Wochenprogramm Die CTS602-Steuerung ist mit 3 Wochenprogrammen ausgestattet, die individuell eingestellt werden können (Werkseinstellung off). +
Feuchtigkeitsregelung Ermöglicht höhere oder niedrigere Lüftungsstufe bei hoher bzw. niedriger Luftfeuchtigkeit. -
Luftqualität Ermöglicht die Einstellung der Lüftung je nach CO2-Niveau der Luft. -
Winter niedrig Beugen Sie niedrige Luftfeuchtigkeit drinnen vor, indem Sie bei niedrigerer Außentemperatur eine niedrigere Lüftungsstufe aktivieren. +
Temperaturregelung Ermöglicht eine Steuerung des Gerätebetriebs nach Raumtemperatur. +
Sommer-/Winterbetrieb Das Gerät kann auf Sommer- und Winterbetrieb eingestellt werden.
Sprache Im Bedienungspanel kann zwischen mehr als 10 Sprachen gewählt werden. +
Benutzerniveaus Das Menü des Bedienungspanels ist in 3 Benutzerniveaus eingeteilt: Benutzer/Installateur/Werk. +
Benutzerwahl 1 Ermöglicht die Überschreibung der Betriebsart durch ein externes potentialfreies Signal. +
Elektrisches Nachheiz-register Mit einem elektrischem Nachheizregister kann die Lufttemperatur gesteuert werden, und das Gerät kann bei der Erwärmung des Hauses helfen. -
Wasser-Nachheizregister Mit einem Wasser-Nachheizregister kann die Lufttemperatur gesteuert werden, und das Gerät kann bei der Erwärmung des Hauses helfen. -
Frostschutz Um ein mögliches Wasserheizregister gegen Gefriersprengungen zu schützen, wird das Gerät den Betrieb einstellen und einen Alarmmeldung abgeben, sollte die Temperatur des Wasser-Nachheizregisters zu niedrig werden. -
Luftwechsel Stufenlose Einstellung der vier Lüftungsstufen. Zuluft und Abluft können individuell eingestellt werden. +
Enteisung Automatische temperaturabhängig Funktion zur Enteisung des Gegenstromwärmetauschers, falls sich in ihm Eis gebildet haben sollte. +
Raum niedrig Sicherheitsfunktion, falls das Heizungssystem des Hauses ausfällt, stellt das Lüftungsgerät den Betrieb ein, damit es nicht dazu beiträgt, das Haus weiter abzukühlen.  +
Externe Heizung Das Lüftungsgerät kann die externe Wärmeversorgung je nach aktueller Raumtemperatur steuern. +
Externe Feuerautomatik Das Lüftungsgerät kann an einer externen Feuerautomatik oder Feuerthermostat angeschlossen werden, der signalisiert, ob das Gerät den Betrieb einstellen oder weiterlaufen soll. +
Integrierte Feuerautomatik Das Lüftungsgerät kann mit integrierter Feuerautomatik zur Steuerung des Feuer- und Rauchklappen geliefert werden. -
Konstantdruckregelung Auf sowohl Abluft- und Zuluftseite kann Dauerdruckregelung installiert werden. -
Verzögerte Inbetriebnahme Ermöglicht eine verzögerte Inbetriebnahme der Ventilatoren zu aktivieren, wenn z.B. eine Verschlussklappe angeschlossen ist. Es ist auch möglich die Werkeinstellungen wieder einzulesen. +
Einstellungen wiederherstellen Aktuelle Einstellungen können gespeichert werden und später wieder eingelesen werden, wenn z.B. der Benutzer die Einstellungen des Gerätes geändert hat. +
Manueller Betrieb Ermöglicht es, die verschiedenen Funktionen manuell zu testen. +
Energiesparfunktion Es kann eine Stromsparfunktion des Betriebes aktiviert werden. +
Modbus  Die Modbus-Adresse des Gerätes kann eingestellt werden. Die Werkseinstellung ist 30. +
Datenlog Die Betriebsdaten des Gerätes könne alle 1-120 Minuten aufgezeichnet werden. Alarmmeldungen werden aufgezeichnet, wenn sie entstehen. +
Bedienungspanel Es kann zwischen 2 Titelbilder für den Hauptbildschirm gewählt werden. +

Weitere Informationen über alle Funktionen finden Sie in der Software- und Montageanleitung des Gerätes.
