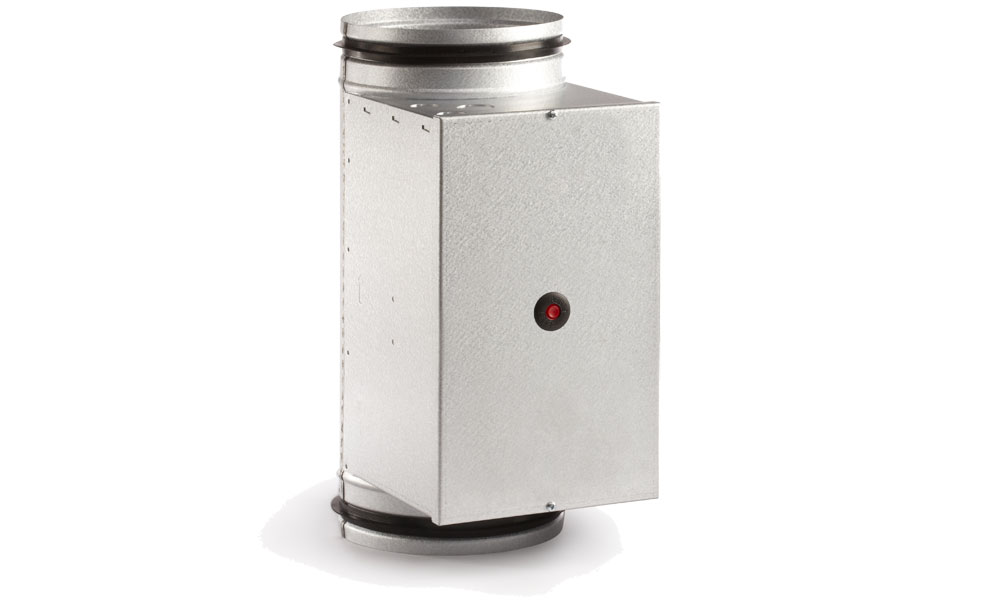

Elektrisches Nachheizregister Ø200 - 3000W

Ein Nachheizregister wird oft montiert, wenn eine Steuerung der Zulufttemperatur erwünscht ist. Eine niedrige Zulufttemperatur kann in einigen Fällen als Zugluft empfunden werden. Sie erreichen ein gutes komfortables Raumklima, wenn die Zulufttemperatur nie unter einem bestimmten Niveau kommt.

Energieneutrale Häuser, wie z.B. nach dem Deutschem PassivHaus Konzept gebaute Häuser, haben einen sehr niedrigen Wärmebedarf. Daher wird keine traditionelle Wärmeversorgung z.B. durch Fußbodenheizung im Haus installiert. Das Lüftungsgerät heizt das Haus, und in den kalten Wintermonaten kann es einen Bedarf an ein wenig extra Heizung geben. In diesen Monaten heizt das Nachheizregister die Zuluft, damit der Komfort in der Wohnung beibehalten wird.

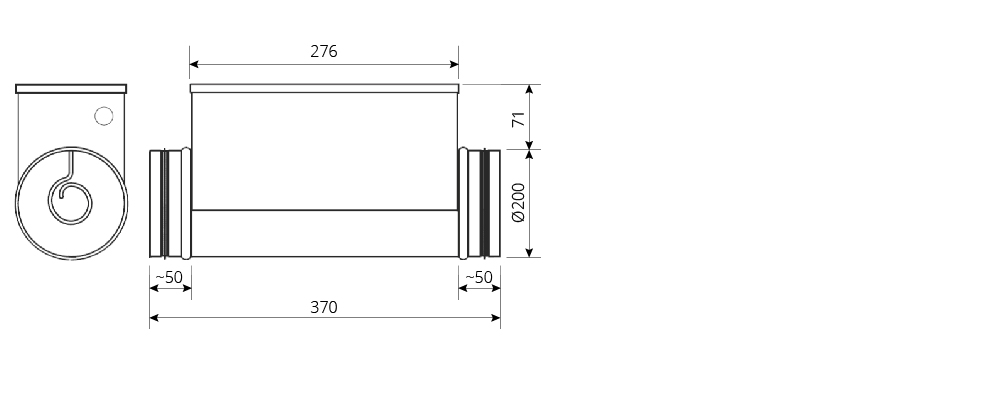

Kanalanschlüsse Ø200 mm, mit Gummidichtung
Effekt 3000W
Max. Fasenstrom 7,9A
Spannung 2 x 400V - 50 Hz
Luftvolumenstrom > 1,5 m/s
Min. Luftmenge 170 m3/h
Deckplattentyp Aluzink Stahlplatte
Schutzklasse IP44

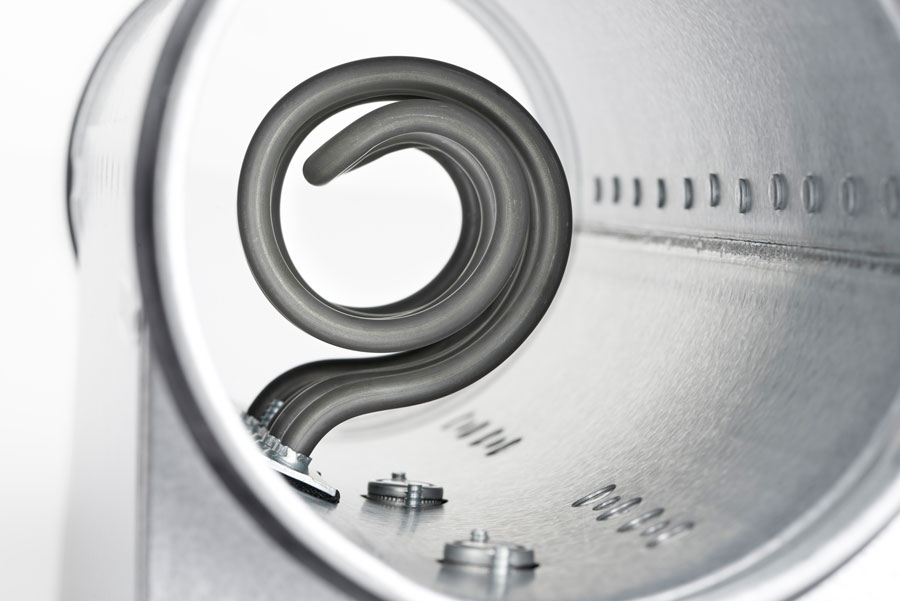

Heizelement Rostfreier Stahl ASI304
Max. Thermostat Schaltet bei Temperaturen > 50 ºC (bei senkrechter Montage > 70 ºC) ab
Sikkerhedstermostat Schaltet bei Temperaturen > 100 ºC ab, hiernach manueller Reset



Berechnung des passenden Nachheizregisters​:

Δt * Luftdichte * Luftmenge [m3/h]

Beispiel 1: Kein Nachheizregistermontiert, somit muß die Zuluft von -10 °C bis 21 °C aufgeheizt werden. Die Luftmenge beträgt 100 m3/h.

31 * 0,34 * 100 = 1054 W

Die Leistung der Nachheizregister muß mindestens 1054 W sein.

Beispiel 2: Ein Nachheizregister ist montiert, somit muß die Zuluft nur von 16 °C bis 21 °C aufgeheizt werden. Die Luftmenge beträgt 100 m3/h

5 * 0,34 * 100 = 170 W

Die Leistung der Nachheizregister muß mindestens 170 W betragen.

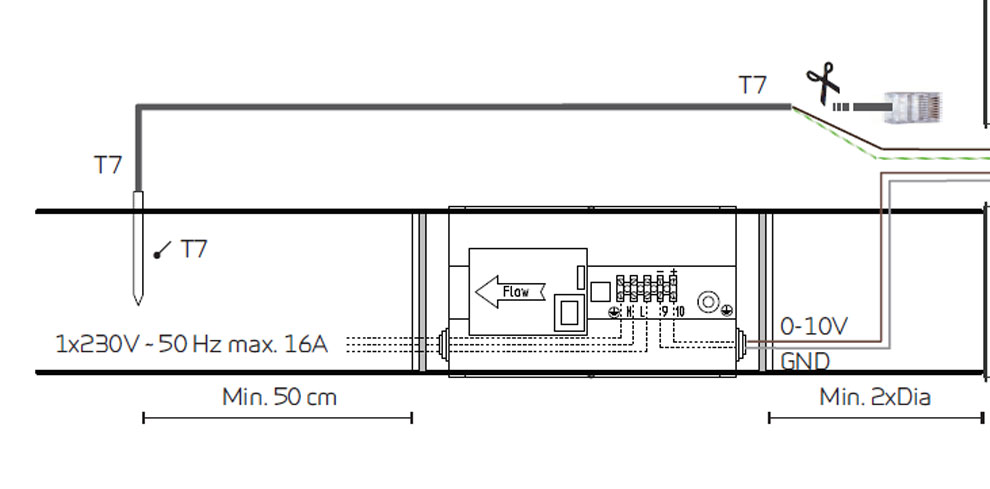

Um eine vernünftige Regelung zu erreichen, ist es wichtig, dass der Temperaturfühler mindestens 50 cm hinter dem Nachheizregister platziert wird

ACHTUNG! Das Heizregister muss mit einem schwer entflammbaren Material isoliert werden, jedoch darf der Deckel der Anschlussbox nicht isoliert werden.

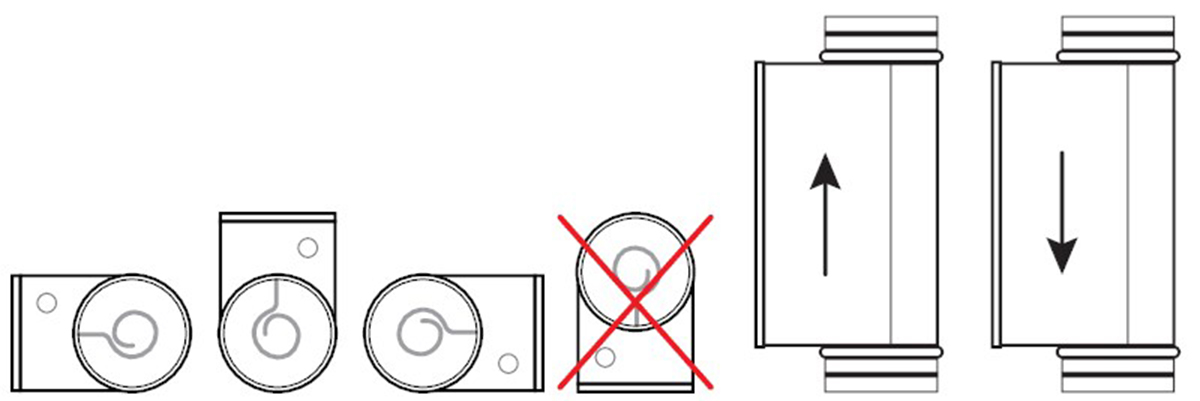

Platzierungsmöglichkeiten:
