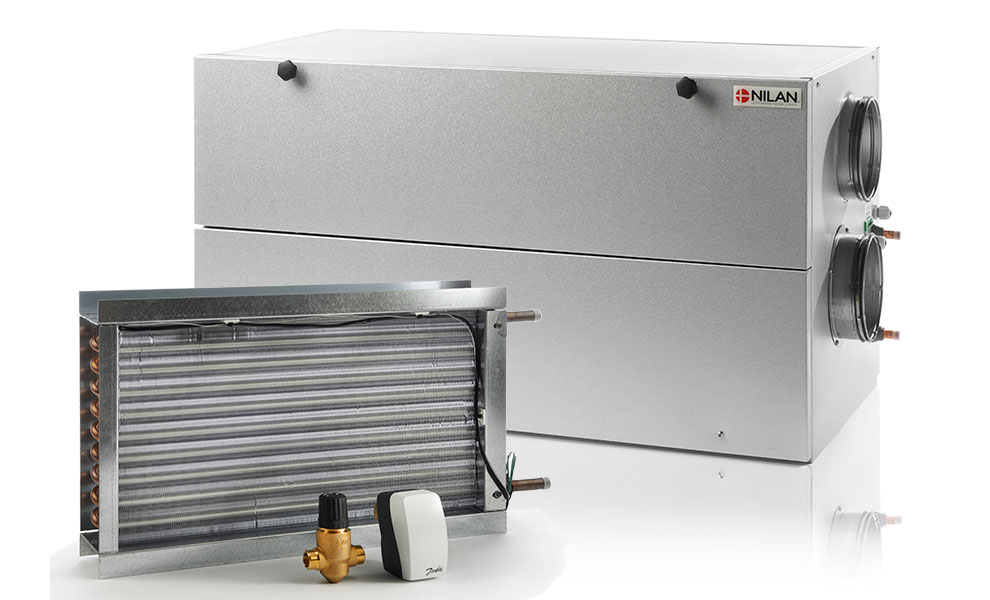

Wassernachheizregister Comfort - integriert

Ein Nachheizregister wird oft montiert, wenn eine Steuerung der Zulufttemperatur erwünscht ist. Eine niedrige Zulufttemperatur kann in einigen Fällen als Zugluft empfunden werden. Sie erreichen ein gutes komfortables Raumklima, wenn die Zulufttemperatur nicht unter einem bestimmten Niveau kommt.

Das Wassernachheizregister ist für die Montage im Gerät vorgesehen und muss der Hauptwärmeversorgung angeschlossen werden. Kann für folgende Geräte bestellt werden: Comfort 300LR, Comfort 450 und Comfort 600

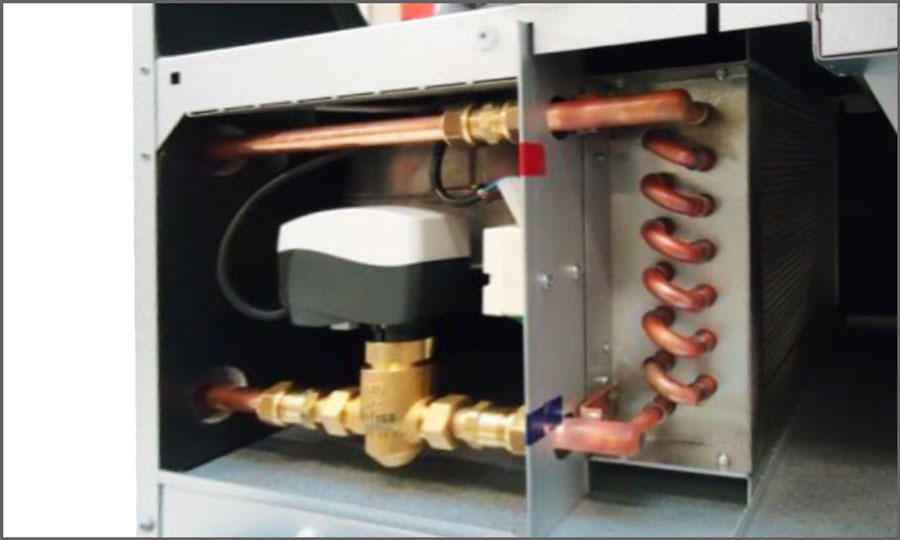

Einbau Das Heizregister wird im Lüftungsgerät eingebaut
Automatik 0-10V Signal
Luftvolumenstrom > 1,5 m/s
Max Lufttemperatur 50 ºC
Deckplattentyp Aluzink Stahlplatte
Schutzklasse IP44
Schutzthermometer 2 Stck.

Das Heizregister ist nur zur Erwärmung sauberer Luft geeignet.

Kann für folgende Comfort Geräte bestellt werden:

- Comfort 300LR
- Comfort 450
- Comfort 600

Berechnung des passenden Nachheizregisters​:

Δt * Luftdichte * Luftmenge [m3/h]

Beispiel 1: Kein Nachheizregistermontiert, somit muß die Zuluft von -10 °C bis 21 °C aufgeheizt werden. Die Luftmenge beträgt 200 m3/h.

31 * 0,34 * 200 = 2108 W

Die Leistung der Nachheizregister muß mindestens​ 2108 W

Beispiel 2: Ein Nachheizregister ist montiert, somit muß die Zuluft nur von 16 °C bis 21 °C aufgeheizt werden. Die Luftmenge beträgt 200 m3/h

5 * 0,34 * 200 = 340 W

Die Leistung der Nachheizregister muß mindestens 340 W betragen.



Wasserseite Luftseite
Temperatur
Vorlauf/Rücklauf
[ºC]
Durchfluss
[m3/s]
Druckabfall
[kPa]
Leistung
[W]
Luftmenge
[m3/h]
Temperatur
vor WNH*
[ºC]
Temperatur
nach WNH*
[ºC]
Druckabfall
über WNH*
[Pa]
40/30 0,04 0,85 520 100 16 31,1 2
- 0,06 1,25 640 135 16 29,8 3
- 0,08 2,18 870 210 16 28,1 6
- 0,11 4,65 1320 400 16 25,7 17
- 0,17 9,62 1980 800 16 23,2 53
- 0,19 11,9 2230 1000 15 22,5 77
60/40 0,04 0,69 940 100 16 43,5 2
- 0,05 1,00 1160 135 16 41,1 3
- 0,07 1,75 1580 210 16 38,0 6
- 0,10 3,70 2400 400 16 33,5 17
- 0,16 7,66 3580 800 16 29,1 53
- 0,18 9,48 4030 1000 16 27,8 77
70/40 0,03 0,40 1060 100 16 47,0 2
- 0,04 0,58 1300 135 16 44,2 3
- 0,05 1,00 1760 210 16 40,5 6
- 0,08 2,09 2640 400 16 35,3 17
- 0,11 4,25 3900 800 16 30,3 53
- 0,13 5,24 4380 1000 16 28,8 77

*Wassernachheizregister

Für mehr Information über die Installation, verweisen wir auf die Montageanleitung des Produktes.
