Compact P EK

Die Compact P EK hat die gleichen Funktionen und Vorzüge wie die Compact P. Compact P verfügt über einen elektrisch beheizbaren Kessel (3, 6 oder 9 kW), der sich zum Zweck der Beheizung der Wohnung an die Zentralheizung anschließen lässt.

Der Vorteil des Geräts Compact P EK besteht darin, dass weder Erdkollektoren noch Luftwärmepumpen installiert werden müssen, was wiederum Installationskosten spart.

Die Compact P EK ist ebenfalls mit einem integrierten Vorheizregister erhältlich – Compact Polar EK. Die Compact Polar EK eignet sich optimal für den Einsatz in kalten Klimazonen.

Das Gerät Compact P EK verfügt über einen elektrisch beheizbaren Kessel, der sich zum Zweck der Beheizung der Wohnung an die Zentralheizung anschließen lässt.

Der Vorteil des Geräts Compact P EK besteht darin, dass weder Erdkollektoren noch Luftwärmepumpen installiert werden müssen, was wiederum Installationskosten spart.

Der elektrisch beheizbare Kessel ist eine ideale Lösung für Bauten, aus denen keine Wärme entweichen kann (z. B. Passivhäuser). Es ist jedoch vorab zu prüfen, ob die Heizung mit Strom zulässig ist.

Ecodesign/ERP data

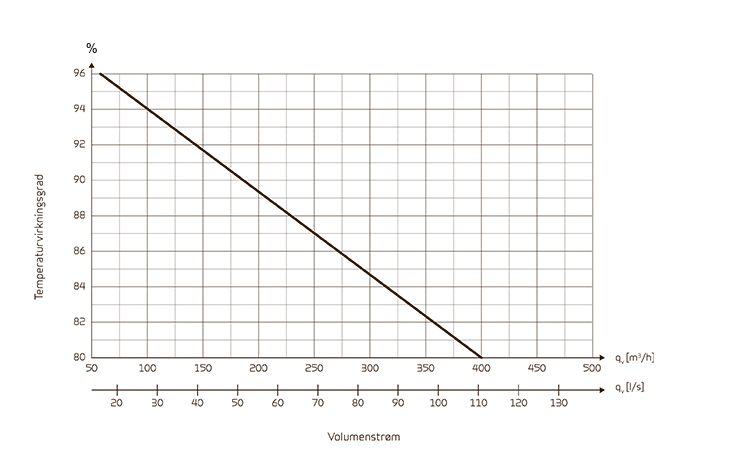

Ventilatordaten
Motordata (optimalt driftspunkt)

Abdeckung

Zu Abdeckung der Kabel über dem Gerät bietet Nilan ein weißlackiertes Alu-Zink-Blech (RAL 9016) an.

Sol

Zusätzlicher Wärmetauscher (0,7 m2) im Warmwasserbehälter, der sich an eine Solaranlage (ca. 3 m2) oder andere Heizquellen anschließen lässt.

CO2-Fühler - CTS 700

Mit dem CO2-Fühler kann die Leistung der Ventilatoren über die CTS 700 Steuerung so reguliert werden, dass bei einem hohem CO2-Pegel in der Abluft eine höhere Lüftungsstufe aktiviert wird.

Der CO2-Pegel ist fest einstellbar.



Pollenfilter ISO ePM1 65-80% (F7)

Es besteht die Möglichkeit, das Gerät mit einem Pollenfilter der Klasse ISO ePM1 65-80% (F7) auszustatten. Der Pollenfilter wird zusammen mit dem mitgelieferten Plattenfilter ISO Coarse >90% (G4) montiert.

EM-Box

Mit einer EM-Box ist es möglich, die Wärme aus der Abluft von Dunstabzugshauben zurückzugewinnen und diese zur Erwärmung der Zuluft zu nutzen. Die EM-Box ist mit einem speziellen Filter versehen, der die Luft aus dem Dunstabzug wirkungsvoll von Fettpartikeln befreit und damit das Gerät und das Luftverteilungssystem vor Verschmutzung schützt (Zusatzplatine erforderlich).



Elektrisches Vorheizregister (Frostschutz)

Mit einem elektrischen Vorheizregister wird die Außenluft vor dem Eintritt in das Gerät angewärmt. Damit verringert sich das Risiko der Enteisung, wodurch wertvolle Energie eingespart wird. Ein Temperaturfühler für den Einbau im Außenluftkanal ist im Lieferumfang enthalten.

(Vorheizregister bei „Polar“ Ausführung integriert).

Elektrisches Nachheizregister inkl. Regelung

Mit einem elektrischen Nachheizregister kann die Temperatur der Zuluft konstant auf das gewünschte Niveau erhöht werden. Das Nachheizregister ist mit den notwendigen Sensoren ausgestattet, leicht zu installieren und für die Montage im Zuluftkanal vorbereitet.

Wasser-Nachheizregister inkl. Regelung (Kanal montiert)

Mit einem Wasser-Nachheizregister kann die Temperatur der Zuluft konstant auf das gewünschte Niveau erhöht werden. Das Wasser-Nachheizregister ist für den Einbau in das Kanalsystem vorgesehen und muss an das primäre Heizungssystem angeschlossen werden. Mitgeliefert werden ein Zweiwege-Reglerventil, Temperaturfühler und der Frostschutzthermostat (Zusatzplatine erforderlich).



Datenblatt
Compact P EK Datenblatt

Prospekt über die Lüftungs- und Raumklimalösungen
Lüftungs- und Raumklimalösungen

Datenblatt Zubehör
Heizregister

Montageanleitung
Compact P EK mit CTS700 Steuerung
Compact P Abdeckung​

CTS700 Modbusprotokol

Bedienungsanleitung
Compact P EK mit CTS602 Steuerung

Software-Update


Modell EK 3 kW
Kondensationskessel Nein
Niedertemperaturkessel Nein
B1-Kessel Nein
Kraft-Wärme-Gerät zur Raumheizung Nein
Geräte zur Raumheizung und Brauchwasserbereitung Nein



Angabe Symbol Wert Enheit   Angabe Symbol Wert Enheit

Wärmenennleistung Prated 2,914 kW   Jahresbedingte Raumheizungs-
Energieeffizienz
ŋs 39 %

Angegebene Leistung P4 2,914 kW   Bei Wärmenennleistung und
Hochtemperaturbetrieb
ŋ4 39 %
          Sonstiges
          Wärmeverlust im Bereitschaftzustand Pstby 0,0864 kW



Modell EK 6 kW
Kondensationskessel Nein
Niedertemperaturkessel Nein
B1-Kessel Nein
Kraft-Wärme-Gerät zur Raumheizung Nein
Geräte zur Raumheizung und Brauchwasserbereitung Nein



Angabe Symbol Wert Einheit   Angabe Symbol Wert Einheit

Wärmenennleistung Prated 5,914 kW   Jahresbedingte Raumheizungs-
Energieeffizienz
ŋs 39 %

Bei Wärmenennleistung und
Hochtemperaturbetrieb
P4 5,914 kW   Bei Wärmenennleistung und
Hochtemperaturbetrieb
ŋ4 39 %
          Sonstiges
          Wärmeverlust im Bereitschaftzustand Pstby 0,0864 kW



Modell EK 9 kW
Kondensationskessel Nej
Niedertemperaturkessel Nej
B1-Kessel Nej
Kraft-Wärme-Gerät zur Raumheizung Nej
Geräte zur Raumheizung und Brauchwasserbereitung Nej



Angabe Symbol Wert Einheit   Angabe Symbol Wert Einheit

Wärmenennleistung Prated 8,914 kW   Jahresbedingte Raumheizungs-
Energieeffizienz
ŋs 40 %

Bei Wärmenennleistung und
Hochtemperaturbetrieb
P4 8,914 kW   Bei Wärmenennleistung und
Hochtemperaturbetrieb
ŋ4 40 %
          Sonstiges
          Wärmeverlust im Bereitschaftzustand Pstby 0,0864 kW



Compact P EK 3 kW

Wärmeleistung 3 kW
Versorgungsspannung 230 V / 3 x 230V / 3 x 400V
Max. Versorgungsspannung (1 x 230 V) 16 A
Max. Versorgungsspannung (3 x 230 V) 13 A
Max. Versorgungsspannung (3 x 400V) 13 A
Gewicht (elektrisch Kessel) 21 kg
Verbrauch im Standby 2 W
Druck Ausdehnungsgefäß 10 l

Compact P EK 6 kW

Wärmeleistung 6 kW
Versorgungsspannung 230 V / 3 x 230V / 3 x 400V
Max. Versorgungsspannung (1 x 230 V) 32 A
Max. Versorgungsspannung (3 x 230 V) 13 A
Max. Versorgungsspannung (3 x 400V) 13 A
Gewicht (elektrisch Kessel) 21 kg
Verbrauch im Standby 2 W
Druck Ausdehnungsgefäß 10 l

Compact P EK 9 kW

Wärmeleistung 9 kW
Versorgungsspannung 230 V / 3 x 230V / 3 x 400V
Max. Versorgungsspannung (3 x 230 V) 16 A
Max. Versorgungsspannung (3 x 400V) 16 A
Gewicht (elektrisch Kessel) 21 kg
Verbrauch im Standby 2 W
Druck Ausdehnungsgefäß 10 l

Maßskizze

1 Vorlauf Elektrokessel 3/4”
2 Rücklauf Elektrokessel 3/4”
3 Kaltwasserzugang 3/4”
4 Warmwasserzugang 3/4”
5 Tauchhülse 3/4”
6 Anschluss für Zirkulationsrohr 3/4”
7 Fortluft
8 Zuluft
9 Außenluft
10 Abluft

Alle Maße in mm.

Bedient wird das Gerät Compact P über das Bedienfeld der CTS 700-Steuerung. Sie verfügt über zahlreiche Funktionen, wie Menüsteuerung, Wochenprogramm, zeitgesteuerter Filterwächter, Regelung der Ventilatorgeschwindigkeit, Temperatur, Fehlermitteilungen usw.

Die CTS 700-Steuerung wird mit werksseitigen Einstellungen geliefert. Sie lassen sich zur optimalen Ausnutzung der Kapazität an die jeweiligen betrieblichen Anforderungen anpassen.

Die Bedienung der CTS 700-Steuerung geht aus der separaten, mitgelieferten Bedienungsanleitung hervor.

1 Anschluss 3/4”
2 Absperrventil
3 Umwälzpumpe
4 Ventil zum Füllen 1/2”
5 Elektrokessel mit elektrischem Heizelement
6 Druck Ausdehnungsgefäß
7 Automatische Entlüftung
8 Temperaturfühler
9 Manometer
10 Sicherheitsventil (2,5 bar)
11 Schmutzfilter

Übersicht über die Funktionen CTS 700 Steuerung

Übersicht über die Funktionen

 +Standard

-Zubehör

3 Ebenen Die Steuerung erfolgt über 3 Zugangsebenen (Benutzer / Installateur / Werksebene). Auf jeder Zugangsebene gibt es unterschiedliche Einstellungsmöglichkeiten.  +
Wochenprogramm Ein benutzerdefiniertes Wochenprogramm kann nach den jeweiligen Bedürfnissen programmiert werden.  +
Benutzereinstellung 1 Übersteuerung des im Hauptmenü angezeigten Betriebszustandes über einen externen potentialfreien Schalter oder Bewegungsmelder.  +
Benutzereinstellung 2 Übersteuerung des im Hauptmenü angezeigten Betriebszustandes über einen externen potentialfreien Schalter oder Bewegungsmelder. Benutzereinstellung 2 hat eine höhere Priorität als Benutzereinstellung 1. +
Benutzereinstellung 2 aus Wenn Benutzereinstellung 2 aktiv ist, wird gleichzeitig ein Ausgangssignal gegeben. +
Alarmmeldungen Protokoll aller Alarmmeldungen. +
Datenlog Möglichkeit der Datenaufzeichnung.
Filterüberwachung Zeitgesteuerter Filteralarm (Werkseinstellung: 90 Tage). Einstellungsmöglichkeiten: 30/90/180/360 Tage.  +
100% Bypass Durch Umleitung der Außenluft kann die Wärmerückgewinnung verringert werden, um im Frühjahr, Sommer und Herbst eine angemessene Raumtemperatur zu halten. +
Luftqualität Möglichkeit der Ein-/Abschaltung von Feuchtigkeitsfühler und CO2-sensor.  +/-
Feuchtigkeitsregelung Veränderung der Ventilatordrehzahl je nach Luftfeuchtigkeit.  +
CO2 Regelung Veränderung der Ventilatordrehzahl je nach CO2-Gehalt der Raumluft. -
Luftwechsel Einstellung der Ventilatordrehzahl bei niedrigen Außentemperaturen und geringer Luftfeuchtigkeit. +
Nachtsenkung Möglichkeit einer niedrigeren Einstellung von Lüftung und Temperatur für die Nacht. +
Enteisung Automatische, temperaturgesteuerte Enteisung des Wärmetauschers. +
Frostschutzfunktion Bei einem Ausfall des primären Heizungssystems schaltet das Gerät automatisch ab, um die weitere Abkühlung des Raumes zu verhindern und der Gefahr eines Frostschadens im Nachheizregister vorzubeugen. +
Temperaturregelung Einstellmöglichkeit für die Temperaturfühler des Gerätes.
•     T3 ABLUFT (Fühler für Abluft-Temperatur im Gerät)
•     TExt Raumfühler
+
-
Luftmenge Einstellmöglichkeit von 20 bis 100 %. In 4 Stufen. +
Sommer/Winter Betrieb Das Gerät wechselt automatisch zwischen Sommer und Winter. +
Legionellen Bekämpfung Es ist möglich, einen Wochentag, bzw. einen Tag im Monat festzulegen, an dem das warme Wasser auf 65°C aufgeheizt wird
(z. Bsp. zw. 01.00 und 06.00 Uhr).
+
Feueralarm Anschlussmöglichkeit für Feuermelder (Thermostat), Rauchmelder u. a.
Bei einer Alarmmeldung werden die Brandschutzklappen geschlossen und das Gerät schaltet die Ventilatoren ab.
+
Sammelalarm Kommunikationsausgang für die Übermittlung von Sammelalarmmeldungen. +
Kühlung Sie erfolgt über Bypass oder Wärmepumpe.
Die Wärmepumpe verfügt über einen umkehrbaren Kreislauf. Durch Umkehr des Kreislaufes kühlt das Gerät die Luft, anstatt sie zu erwärmen. Die Ventilatordrehzahl lässt sich stufenweise bis zur höchsten Stufe einstellen.
Die Nachtkühlung ist über den Wochenplan einstellbar.
+
Externes Heizregister •     Temperaturfühler T7: für Zuluft
•     Frostschutzfunktion für externes Wasser-Nachheizregister
•     Regelung von Motorventil und Umlaufpumpe
-
Externes Elektroheiz-register •     Temperaturfühler T7: für Zuluft
•     Überhitzungsschutz
-
Externes Netzwerk Es ist möglich, das Gerät mit einem externen Netzwerk zu koppeln.
Rückstellfunktion Auf Wunsch kann das Gerät auf Werkseinstellungen zurück gesetzt werden.  +
Sprache Wählbare Sprachen: Deutsch, Dänisch und Englisch.  +
